图（1）网络拓扑图1）现场设备层主要为：多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。2）网络通讯层主要为：通讯服务器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。3）站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机、报警蜂鸣器等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。 以上网络仪表均采用RS485接口和MODBUS-RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据传输速率为10Mbps。 RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，传输距离为1.2km。3电力监控系统主要功能3.1数据采集与处理 数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度EPI、远程设备运行状态等数据。 数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。3.2人机交互 系统提供简单、易用、良好的用户使用界面。采用全中文界面，CAD图形显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换；画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等。3.3历时事件 历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，您可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。3.4数据库建立与查询 主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。3.5用户权限管理 针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。3.6运行负荷曲线 负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换；可以查看实时趋势曲线或历史趋势线；对所选曲线可以进行平移、缩放、量程变换等操作，帮助用户进线趋势分析和故障追忆，为分析整个系统的运行状况提供了直观而方便的软件支持。3.7远程报表查询 报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印或者召唤保存、打印模式。同时本程序还向用户提供了对生成的报表文件管理功能。 报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。数据采集和系统图显示 进线回路采用ACR330ELH多功能谐波仪表，其是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度、并可监测电压、电流的2-31次谐波分量等多种电参量。并且本仪表带有4路光电隔离开关量输入接点和2路继电器控制输出接点，这些接点可以配合智能断路器实现断路器的遥信、遥控操作。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。 配出回路主要采用采用PZ80-E4三相电能表，该仪表主要测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。 低压配电二次图见图（2），功能有电量遥测主要监测运行设备的电参量，其中包括：线三相电压，电流，功率，功率因数，电能，频率等电参量及配出回路的三相电流；遥信功能实现显示现场设备的运行状态，主要包括：开关的分、合闸运行状态和通讯故障报警；断路器变位时会发出报警信号，提醒用户及时处理故障。

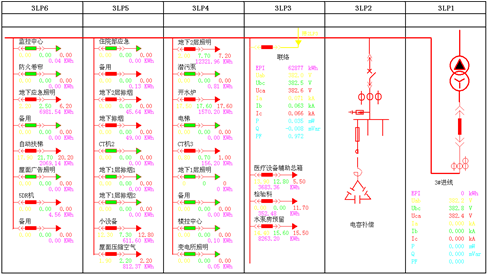

图（2）低压配电二次图远程抄表 系统对所有采集到的数据都能实时的显示，并保存到数据库中，因此可以手动查询每个回路的所有实时及历史电参量数据，并以表格的形式展现给用户，便于打印、保存。如图3所示。

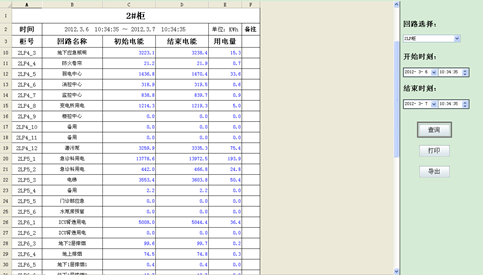

图（3）参数抄表电能报表 系统采集的有功电度数据，按照回路名称的不同，自动生成日报表、月报表和年报表并有报表打印功能，并可对某一回路的某一时间段内的用电量进行查询与打印，同时这些报表也能以Excel的格式导出。如图4所示。
图（4）电能报表趋势曲线 负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换；帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。见图（5）。
图（5）趋势曲线图事件记录与报警 遥测报警功能，主要完成对低压各出线回路的负载进线监控，对负载越限弹出报警界面指示具体的报警位置并声音报警，提醒值班人员及时处理。遥测报警值设置界面可以看到每个监控点的实时值和报警设置值，方便值班人员比对进线设置，负载越限值在相应权限下可自由设置。具备历史查询功能。见图（6）和图（7）。

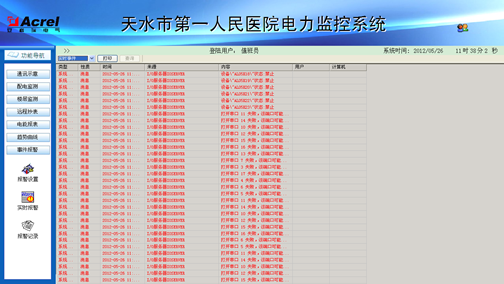

图（6）历史遥测报警信息查询

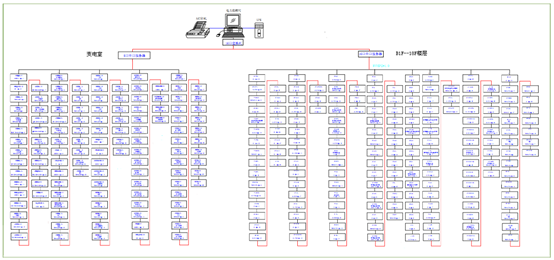

图（7）遥测报警值设置界面通讯示意 系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。见图（8）。
图（8）系统通讯结构示意图4结束语 随着智能建筑的发展及电力的广泛应用，对智能建筑的配电系统的智能化集成管理已成为国家机关办公建筑及大型公共建筑智能化建设的必然趋势，本文介绍的基于Acrel-2000电力监测系统，不仅可以实时监控电力运行状态及异常用电，还能对数据进行分析处理，以用户适用的方式展现出来，满足用户的需求，实现对采集数据的分析、处理，其生成各种电能报表、分析曲线、图形等，方便了用户的使用，便于配电系统的实时监控与电参量的远程抄表与分析研究，为智能建筑的节能技术提供参考。
