涡街流量计主要是测量液体、气体、蒸汽的流量的。主要是应用流体震荡原理来测量流量的。对于一些强酸、强碱的液体不能测，粘稠度大的液体，粉尘多的、湿的强酸气体不能测。

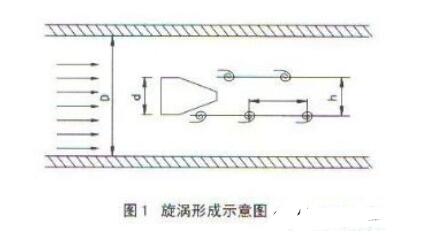

涡街流量计原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图（一）所示。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。图（一）旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式： 式一
图（二）在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比，即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量，式二。
小编将直接为大家介绍涡街流量计在安装使用过程需要注意的直管段距离以及8大安装要求
1、选择合理安装点
涡街流量计的安装不当或选择地点尽量避免强电设备、高频设备、强电源开关设备，避开高温热源以及辐射区域，避开强震动和强腐蚀环境等，同事安装点最好预留足够的空间，以便后期的抄写数据；
2、上下游直管段距离
如果仪表的传感器安装点的上游在同一平面有两个90°弯头
则：上游直管段≥25D，下游直管段≥5D
如果传感器安装点的上游在不同平面上有二个90°弯头
则：上游直管段≥40D，下游直管段≥5D
管道流量调解法最好安装在传感器下游5D以外，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、震动管道采取减震措施
涡街流量计传感器应避免安装在强震动管道上，特别是横向震动，诺不得已要安装，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
4、最好采取水平安装
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处
安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5D；
5、当涡街流量计安装在垂直管道上
测量气体流量时，仪表传感器可以安装在垂直管道上，并且流体流向无要求。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上，这样不会将液体重量额外附加在探头上。
6、仪表测压与测温点的选择
当在测量蒸汽流量时，对精度有较高要求，选择温压补偿型涡街流量计，这时就需要在涡街流量计的的附近安装热电阻和压力变送器了，压力变送器（即测压点）应安装在仪表下游的3~5D处，热电阻（即测温点）应安装在仪表下游6~8D处。
7、涡街流量计传感器在水平管道侧装
无论测量何种流体，蒸汽流量计传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
8、涡街流量计传感器在水平管道倒装
一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。测量高温蒸汽时，保温层最多不能超过支架高度的三分之一。
总结：以上这8中方法几乎涵盖了涡街流量计的所有安装以及直管段需求了，所以当采购后对仪表安装比较迷茫或不知道怎么安装的用户，可以直接电话给厂里的技术指导安装，如学习能力以及动手能力较强的用户也可以参照上述的步骤一步一步安装好涡街流量计。
