钽电容的应用选型

　　1、钽电容的优越特性，可能让你爱不离手

　　钽电容的工作温度范围宽、温度特性稳定，比容量大，具有独特的自愈特性，能满足长期工作的稳定性。

　　2、 钽电容的固有致命弱点，让你恨铁不成钢

　　普通钽电容的关键成分是Ta2O5，该介质受热后应力会不稳定，可靠使用的电压低，抗浪涌电压和浪涌电流能力都较差，且失效的模式是短路，容易引起高温、火灾等其它伤害。

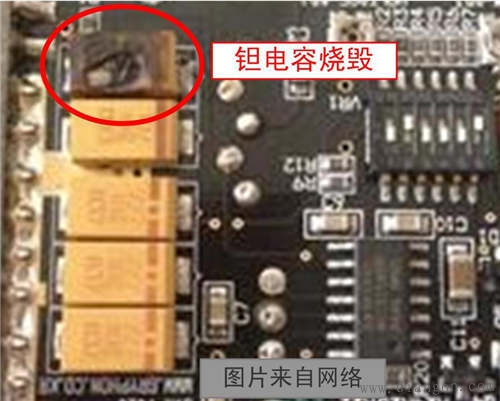

　　图1 钽电容的失效示意图

　　3、 可靠应用钽电容的关键

　　(1) 对于上述介绍的钽二氧化锰电容，进行电压降额，如图1所示，钽二氧化锰电容的工作电压随温度升高而降低，温度高于85℃时推荐使用电压为额定电压的33%，失效风险可大大降低。

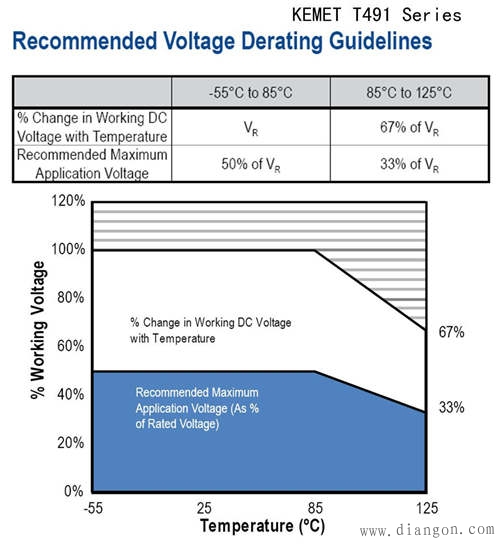

　　图2 钽电容温度电压降额曲线

　　(1) 控制钽电容温度，减小纹波电流和远离热源。

　　(2) 尽量不要将钽电容放在电源输入侧滤波，在接通电源瞬间，大冲击电流易导致钽电容失效。

　　(3) 改用钽聚合物电容：上述介绍的是价格较低的钽二氧化锰电容，它具有较多致命弱点，以致在某些场合被禁用。而钽聚合物电容除了保留钽二氧化锰电容的诸多优点外，其失效风险大大降低。图3示出了钽聚合物电容的推荐使用电压，较钽二氧化锰电容其电压承受能力明显提升。

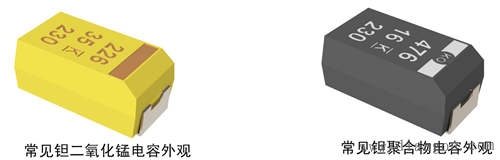

　　图3 钽二氧化锰和钽聚合物电容外观

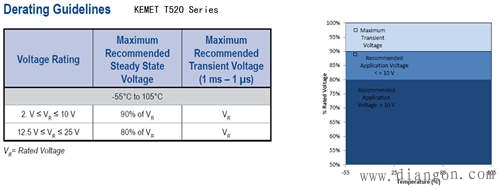

　　图4 典型钽聚合物电容的温度电压降额特性
