继电器使用方法及注意事项

4．增大接点负载的方法
    　在使用中，如果接点的负载能力满足不了使用要求时，可以采取几对接点并联的方法来解决。但在使用前应进行调整，使之接点的同步性达到要求，否则适得其反。最好的方法是采用中间继电器或接触器来扩大接点的负载能力。
5．返回系数不合乎要求时的解决方法

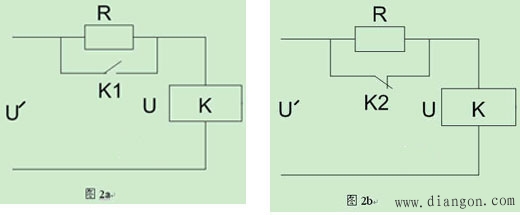

    　所谓返回系数Kf是反映吸力特性与反力特性配合程度的一个参数，也即表征继电器动作值与释放值的差异性。不同用途的继电器，往往要求不同的返回系数，当继 电器的返回系数不能满足使用要求时，可采取图2所示的电路来改进返回系数。图2a为减少Kf的电路，而图2b则是增大Kf的电路。图2中的R取值应适当， 也就是说串入R后，必须使加至继电器线圈的电压仍要大于其动作电压(图2a)或保持电压(图2b)。

6．吸合释放时间不符要求的改善
    　当继电器的吸合、释放时间不能满足使用要求时，可以改变继电器线圈回路的时间常数来解决之。我们知道继电器线圈的时间常数T等于线圈电感L与电阻r之比。如果在继电器线圈回路里串入一个电阻Rf，则T2(T2=L/r+Rf)就小于T1(T1=L/r)。

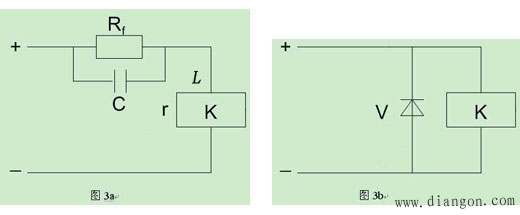

    　需加速吸合时，则在继电器线圈回路中串入一电阻Rf，并将电源电压适当提高，以保证线圈的吸合电流维持不变，则可达到加速吸合的目的。如果在R两端并联一个电容C，则吸合时间更短见图3a。
    　而在继电器线圈两端反向并联一只二极管，即可达到延时吸合之目的，见图3b。它的原理是在继电器线圈断电后等于给铁芯增加了一个短路线圈，使释放时间延长了。

7．正确选择继电器的报警动作状态
   　一般具有报警和联锁功能的仪表、dcs、变频器都少不了使用继电器，即大多是通过继电器的接点和报警、联锁电路相联，来进行报警和联锁。报警时是使继电器线圈处于“带电”还是处于“失电”状态好呢?我们从可靠性出发来分析一下“带电”和“失电”状态的优缺点。
    　继电器线圈“带电”而动作使电路报警，这是最易被人理解的设计，但是存在一个隐患，就是当相关接线没有接好而出现开路时，或继电器线圈供电出现问题时，则出事故需要报警时，继电器线圈应“带电”而动作，但由于上述原因不动作而失误，这后果是很严重的。
    　如果改为“失电”报警，一但仪表接线未接好或开路，继电器线圈供电出问题，或仪表故障，都不会出现失报的可能。原因是在未报警时，继电器线圈是处于“带 电”状态，一但上述不正常现象出现时，继电器线圈将恢复至“失电”状态，操作、维修人员就会因为“报警”而查找报警原因，当发现信号正常而报警时，就会去 查找其它原因，并排除故障，使报警电路恢复正常，从而可避免失报现象的出现，显然“失电”报警比“带电”报警更可靠。
8、继电器的使用注意事项
　　1、额定工作电压：是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
　　2、直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
　　3、吸合电流：是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
　　4、释放电流：是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
　　5、触点切换电压和电流：是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。
