汽车电路图的表达方法

2016-10-31 09:43:54 | 人围观 | 评论:

汽车电路图的表达方法有线路图、原理图、线束图三种。

一、线路图

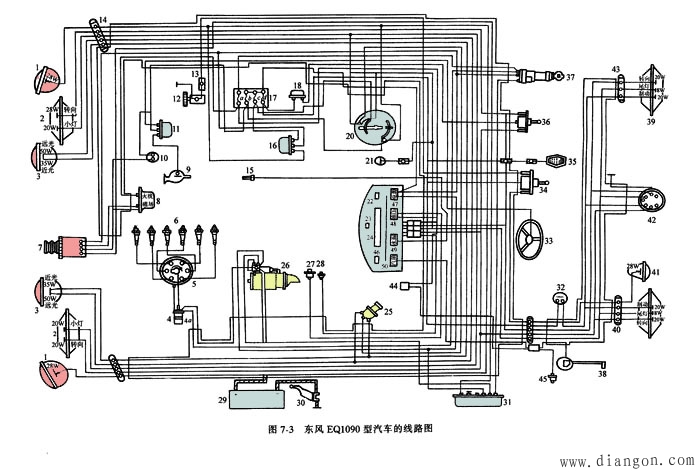

线路图是传统的汽车电路表达方法，它是把汽车电器在汽车上的实际位置用线从电源到开关至搭铁一一连接起来所构成的线路图。图7―3为东风EQl090型汽车的线路图。
