变频器怎样接线？变频器接线端子说明_变频器控制接线实物图

要想弄清楚变频器如何接线，先要搞明白变频器是什么东西，变频器是一种电机调速装置，它会输出不同的电压和频率来改变电机的速度，从这个作用而言，它是一个可变的交流电源而已，可以收到命令控制的大功率电源，而功率大的电源，本质都是一种变电技术，都需要供给大功率的输入电源，因此需要所谓的主回路电路；而这个电源要输出什么样的电压和频率，是通过人或者人指挥的其他设备来控制的，这样需要控制回路电路。

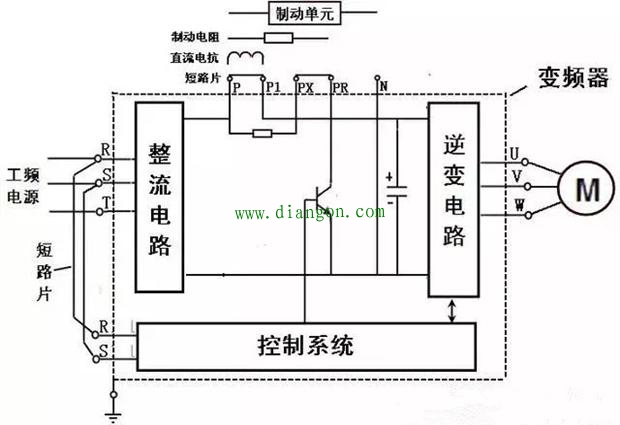

从上图可以看出，变频器的结构是，先把工频电源，整流成直流，逆变成可变电压和频率的电源来带动电机，任何变频器都一样，只要接对主回路和控制回路就好了。
主回路，就是输入输出而已
变频器有单相和三相之分，单相变频器一般是单相220伏供电的，因为国内民用都使用这种单相电压，所以这种单相变频器也迎合而生，理论上接入电源可以广泛点，很多民用的小设备可以使用这类变频器和电机来完成调速。

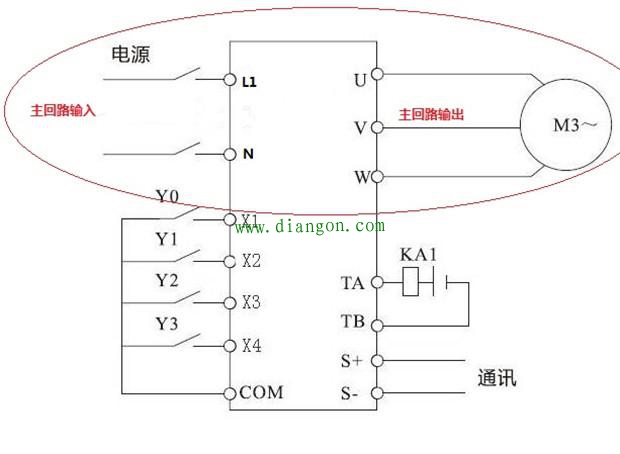

上图上半部就是主回路接线，非常简单，输入有个空气开关断路器之类的器件，给变频器L1和N线供电，变频器输出UVW接电机的UVW端，这样主回路的接线就已经完成了，主回路接线，主要是线比较粗，线头一般都要压上线耳，这样和变频器的端子接触电阻小，保证导电性能良好。需要注意的是，单相变频器带动的都是三相220伏的电机，而不是单相220伏电机哦。

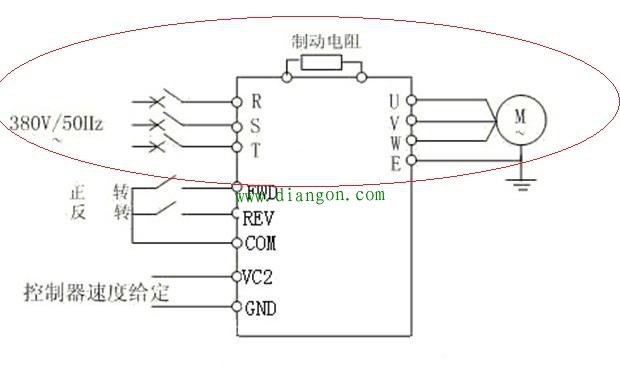

这是三相变频器的主回路接线图，因为工业用电都是三相380伏的，所以这种变频器是工业应用的主体变频器，主回路接线，也仅仅是比单相的多了一条线而已，输入端需要三相断路器，同样要注意保证接线电阻足够小，而且有些启动频繁的，需要外接制动电阻甚至还要外接制动单元，变频器的端子上有这些功能的，按照说明的方法对应接上电阻线就好，当然制动电阻要选对匹配的规格。
控制回路接线，需要根据功能来选择
变频器控制回路，不管单相还是三相变频器都大同小异，分为启动逻辑和转速信号给定两部分，启动逻辑是开关量，包括了停止逻辑，每款变频器上都有这类型的端子可以接上使用的，而且开关另外一边，不是共地就是共阳。

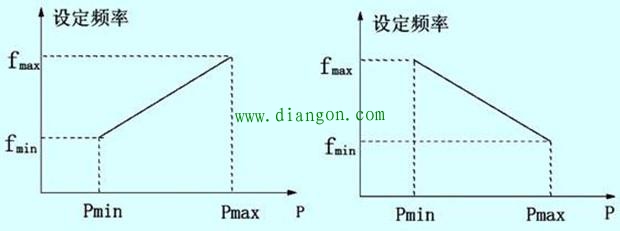

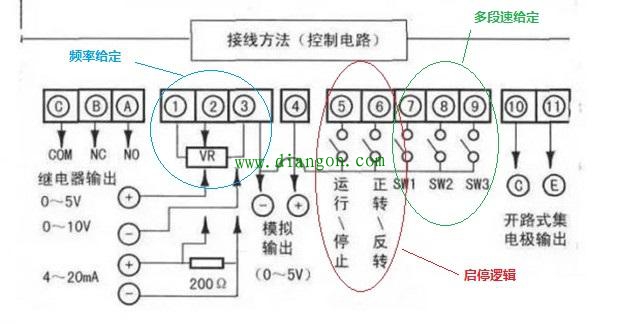

上图红色圈子是启停逻辑接法，左边蓝色是频率给定，一般是模拟量，通过外接一个电位器来抽头取样0-10伏电压给定，这样电位器调整阻值大小时候，变频器收到了一个连续可变的电压指令，对应会输出0-50HZ的频率，达到了调速的目的。有些还可以反过来给定的，下边的就是频率上升或者下降图。

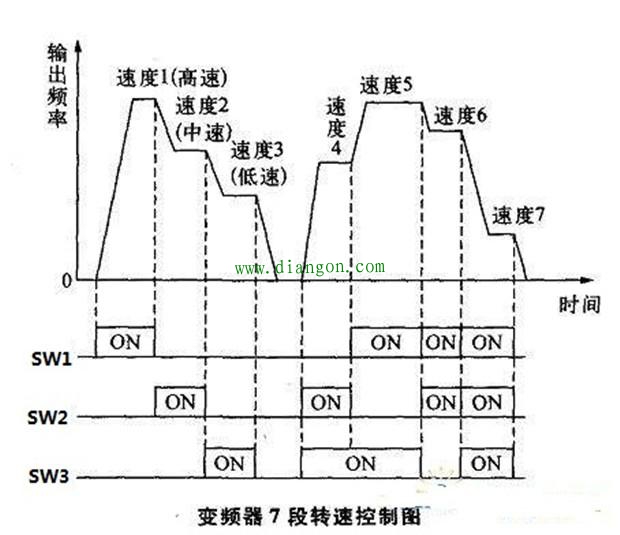

而右边的绿色圈子，是通过开关I/O量给定不同速度段的频率值，三个端子一共有8种状态，去掉0速状态，就可以调出以下的7段速来，本质上和电位器调速并没有太多区别。

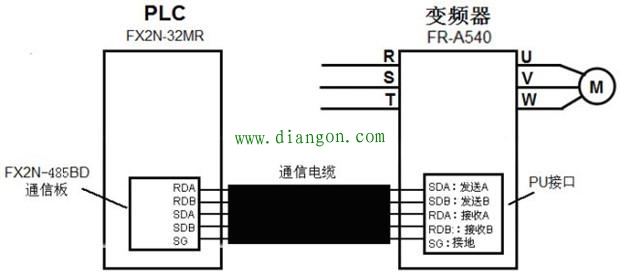

以上的接线方法，实际上是传统的I/O控制的接线方法，实际上现在还有网络给定的，比如通过485口，或者一些总线甚至RJ45这些来给定的，这种就一个插头，直接插上就好了。

还有一些是带编码器反馈的把变频器信号和电源正负接对就可以了，一些是带外部I/O连锁控制的，要看实际需要来接。
