交-直-交电压型变频器的内部结构

　　交流变频调速技术发展至今已有几十年的历史。低压变频器构成的交流调速系统，因其技术上的不断创新，使系统在性能上不断地完善，并在电气传动领域挑战直流调速系统，已得到了广泛的应用。交-直-交电压型变频器是目前市场上低压变频器的主要形式，本文简要对该变频器内部结构进行剖析。

1、电路结构框图

　　交直交电压型变频器主要由整流单元（交流变直流）、滤波单元、逆变单元（直流变交流）、制动单元、驱动单元、检测单元、控制单元等部分组成的。

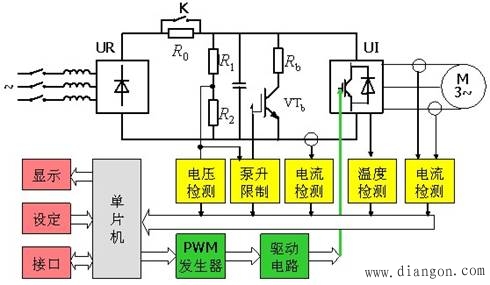

图1 变频器电路结构框图

3、各单元电路及原理

3.1 整流单元

　　整流单元用于电网的三相交流电变成直流。可分为可控整流和不可控整流两大类。可控整流由于存在输出电压含有较多的谐波、输入功率因数低、控制部分复杂、中间直流大电容造成的调压惯性大相应缓慢等缺点，随着PMW技术的出现可控整流在交直交变频器中已经被淘汰。不可控整流是目前交直交变频器的主流形式，它有2种构成形式，6支整流二极管或6支晶闸管组成三相整流桥。

图2  6支二极管构成的三相桥式整流电路

　　由6支二极管构成的三相桥式整流电路，交流侧有控制主回路通断的接触器。

图3  6支晶闸管构成的三相桥式整流电路

　　由6支晶闸管构成的三相桥式整流电路，晶闸管只用于控制通断不控制直流电压的大小。
