变频器有故障代码显示的故障

在变频器的使用说明书中，有一栏具体阐述了变频器有故障代码显示的故障，具体如表1所示。
注:表1中io、vo分别是输出额定电流、输入额定电压;vin是输入电压。
现就这几种情况作一下分析。

表1 故障代码显示的故障

1、短路保护
若变频器运行当中出现短路保护，停机后显示“0”，说明是变频器内部或外部出现了短路因素。这有以下几方面的原因:

(1) 负载出现短路
这种情况下如果把负载甩开，即将变频器与负载断开，空开变频器，变频器应工作正常。这时我们用兆欧表(或称摇表)测量一下电机绝缘，电机绕组将对地短路，或电机线及接线端子板绝缘变差，此时应检查电机及附属设施。

(2) 变频器内部问题
如果上述检测后负载无问题，变频器空开仍出现短路保护，这是变频器内部出现问题，应予以排除。如图1所示。

图1 变频器主电路示意图

在逆变桥的模块当中，若igbt的某一个结击穿，都会形成短路保护，严重的可使桥臂击穿，甚至于送不上电，前面的断路器将跳闸。这种情况一般只允许再送一次电，以免故障扩大，造成更大的损失，应联系厂家进行维修。

(3) 变频器内部干扰或检测电路有问题
有些机子内部干扰也易造成此类问题，此时变频器并无太大的问题，只是不间断的、无规律的出现短路保护，即所谓的误保护，这就是干扰造成的。

变频器的短路保护一般是从主回路的正负母线上分流取样，用电流传感器经主控板的检测传至主控芯片进行保护的，因此这些环节上任何一处出现问题，都可能造成故障停机。

对于干扰问题，现低压大功率的及中高压变频器都加了光电隔离，但也有出现干扰的，主要是电流传感器的控制线走线不合理，可将该线单独走线，远离电源线、强电压、大电流线及其他电磁辐射较强的线，或采用屏蔽线，以增强抗干扰能力，避免出现误保护。

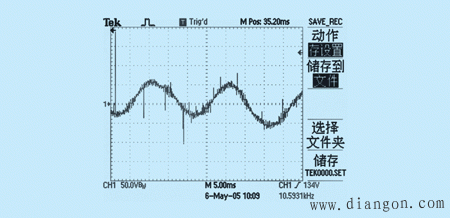

对于检测电路出现的问题，一般是电流传感器、取样电阻或检测的门电路问题。电流传感器应用示波器检测，其正常波形应如图2所示。

图2 电流传感器波形图

若波形不好或出现杂乱波形甚至于无波形，即说明电流传感器有问题，可更换一只新的。对取样电阻问题，有的机子使用时间长了，其阻值会变大，甚至于断路，用万用表可检测出来，应予以更换成原来的阻值的或少小一些的电阻。

对于检测的门电路，应检查在静态时的工作点，若状态不对应更换之。

(4) 参数设置问题

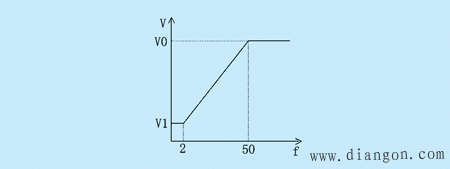

对于提升机类或其他(如拉丝机、潜油电泵等)重负荷负载，需要设置低频补偿。若低频补偿设置不合理，也容易出现短路保护。一般以低频下能启动负载为宜，且越小越好，若太高了，不但会引起短路保护，还会使启动后整个运行过程电流过大，引起相关的故障，如igbt栅极烧断，变频器温升高等。因此应逐渐加补偿，使负荷刚能正常启动为最佳。如图3所示，v1为启动电压，v0为额定输出电压。

图3 启动过程的电压曲线

(5) 在多单元并联的变频器中，若某一单元出现问题。势必使其他单元承担的电流大，造成单元间的电流不平衡，而出现过流或短路保护。因此对于多单元并联的变频器，应首先测其均流情况，发现异常应查找原因，排除故障。各单元的均流系数应不大于5%。

2、过流保护
变频器出现过流保护，代码显示“1”，一般是由于负载过大引起，即负载电流超过额定电流的1.5倍即故障停机而保护。这一般对变频器危害不大，但长期的过负荷容易引起变频器内部温升高，元器件老化或其他相应的故障。

图4 传感器的波形图

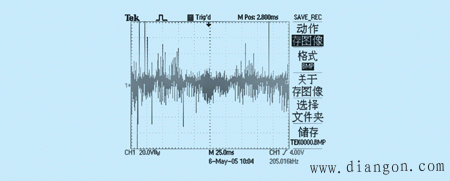

这种保护也有因变频器内部故障引起的，若负载正常，变频器仍出现过流保护，一般是检测电路所引起，类似于短路故障的排除，如电流传感器、取样电阻或检测电路等。该处传感器波形如图4所示，其包络类似于正弦波，若波形不对或无波形，即为传感器损坏，应更换之。

过流保护用的检测电路是模拟运放电路，如图5所示。

图5 过流检测电路

在静态下，测a点的工作电压应为2.4v，若电压不对即为该电路有问题，应查找原因予以排除。r4为取样电阻，若有问题也应更换之。
过流保护的另一个原因就是缺相。当变频器输入缺相时，势必引起母线电压降低，负载电流加大，引起保护。而当变频器输出端缺相时，势必使电机的另外两相电流加大而引起过流保护。所以对输入及输出都应进行检查，排除故障。

3、过、欠压保护
变频器出现过、欠压保护，大多是由于电网的波动引起的，在变频器的供电回路中，若存在大负荷电机的直接启动或停车，引起电网瞬间的大范围波动即会引起变频器过、欠压保护，而不能正常工作。这种情况一般不会持续太久，电网波动过后即可正常运行。这种情况的改善只有增大供电变压器容量，改善电网质量才能避免。

当电网工作正常时，即在允许波动范围(380v±20%)内时，若变频器仍出现这种保护，这就是变频器内部的检测电路出现故障了。一般过、欠压保护的检测电路如图6所示。

图6 过、欠压保护的检测电路

当w1调节不当时，即会使过、欠压保护范围变窄，出现误保护。此时可适当调节电位器，一般在网电380v时，使变频器面板显示值(运行中按住“〈”键〉与实际值相符即可。当检测回路损坏时，如图中的整流桥、滤波电容或r1、w1及r2中任一器件出现问题，也会使该电路工作不正常而失控。如有的机子r1损坏造成开路，使该电路p点得不到电压，芯片即认为该处检测不对而出现欠压保护。p点的工作点范围为1.９~2.１v，即对应其电压波动范围。

对于提升机变频器，因回馈电网污染，增加了隔离电路，如图7所示。

图7 提升机变频器过、欠压保护的检测电路

有时调节不当也会出现误保护，此时应根据电网的波动仔细调节。因提升机负载在运行中电网是波动的，在提升重物时，电压下降(有的可降20v)，在下放时回馈电网电压升高，可根据这种变化进行调节，一般是增大w3，减小w2，直至在稳态下适合为止。
