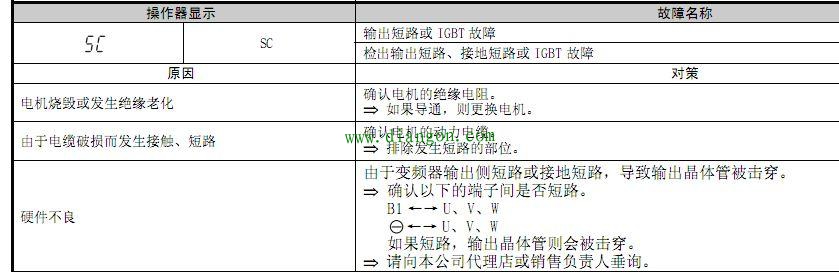

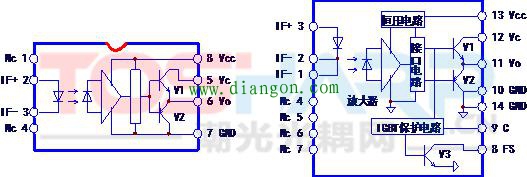

SC故障是安川变频器较常见的故障。IGBT模块损坏,这是引起SC故障报警的原因之一。此外驱动电路损坏也容易导致SC故障报警。安川在驱动 电路的设计上,上桥使用了驱动光耦PC923,这是专用于驱动IGBT模块的带有放大电路的一款光耦,安川的下桥驱动电路则是采用了光耦PC929,这是 一款内部带有放大电路,及检测电路的光耦。
此外电机抖动,三相电流,电压不平衡,有频率显示却无电压输出,这些现象都有可能是IGBT模块损坏。IGBT模块损坏的原因有多种,首先是外 部负载发生故障而导致IGBT模块的损坏如负载发生短路,堵转等。其次驱动电路老化也有可能导致驱动波形失真,或驱动电压波动太大而导致IGBT损坏,从 而导致SC故障报警。
