变频器的动态检修流程

2019-10-24 20:33:14 | 人围观 | 评论:

动态检修是建立在静态检修的基础之上的，在静态检修过程中已将大部分明显损坏的元器件更换，动态检修是为了检修元器件的电气特性及电路连接是否畅通。想了解更多工业电路板、电梯电路板、变频器相关知识请关注“从零开始变频器维修”。

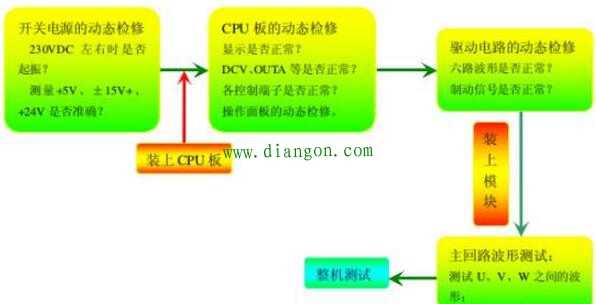

由于变频器检修的重点在于其动态检修，检修顺序是“先控制回路后主回路”（有些变频器只是因为开关电源损坏而 IGBT 正常，先控制回路后主回路可以有效避免因为控制电路异常而造成对 IGBT 的损坏）。本章将分别讲述 KVFC+415GR 变频器的电源部分，驱动电路部分，CPU 板，主电路等的动态检修。动态检修流程图如图所示。

动态检修流程
温馨提示：为了快速判断是 CPU 板故障还是主板故障，维修人员可以分别备用一套正常的 CPU 板和主板，在动态检测时分别用其替换故障机的 CPU 板和主板，进而将故障检修范围快速锁定在局部电路上。
注意：在对变频器主板和 CPU 板加电过程中，大部分电子元器件都会发热和放电，请勿直接或间接接触电路板和元器件表面，以免烫伤或触电。
