变频器运算放大器电路规则不成立，片坏

2020-02-18 16:07:29 | 人围观 | 评论:

运算放大器最为根本的两大规则是虚短，闭环状态下两输入端的电压差为0。和虚断，输入端流入的电流为0——输入端既不流出电流，也不流入电流（不会影响外部偏置电路——串联分压电路的分压值）。关于虚短，和芯片的内、外部电路均有关联，而虚断，有时更为直接地将故障所指投注于芯片本身。而一旦在输入端产生了电流流入或流出的行为，仅有一个结论：运算放大器已经坏掉。请看实例。

如图1所示，上电面板显示模块超温报警代码。检测模块温度检测前级电路，是较为简单的电压跟随器电路，据串联电阻值粗略估算，U12的同相输入端分压值起码约应在3V左右。现实测为8.2V，查R109、RT、R110的阻值均正常，高电压是由U12的12脚流出至分压点的，判断经12流出的电流导致分压值的改变。U12本身的“虚断”特性已经不能成立，判断U12已坏。更换后故障排除。

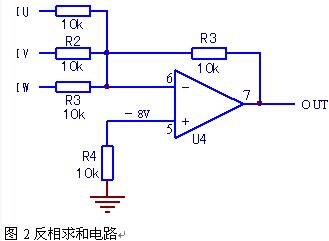

如图二所示，该机器上电报接地故障。接地故障检测的前级电路为反相求和电路，空载或待机状态时U4输出端电压应为0V。上电测U4的5脚（由虚断特性可知）正常应为0V，现测得为-8V电压值，放大器虚断特性已被破坏，其5脚产生的流入电流在R4上形成了电压降，判断U4坏掉，代换U4后恢复正常。
