一支元件引起的一波三折 维修某品牌30KW变频器纪实

      在这里本人不得不说一下该型变频器主回路之特色：做为欧美派系主流的变频装置，该机整流部分采用三相半控桥式整流电路，继而省略了体积庞大，触点存在烧蚀隐患的缓充接触器/继电器，使得电路十分简洁。在结合后续触发电路后，还让直流母线电压抬升更加平顺，使得主电路滤波电容使用寿命大为延长。同时为了确保变频器通电之初整机工作顺畅，该机还增设了先行供电回路，细节之处颇为用心。与之相比，国内某些品牌的变频器无论是电子线路设计理念还是做工上，确实存在较大的差距！

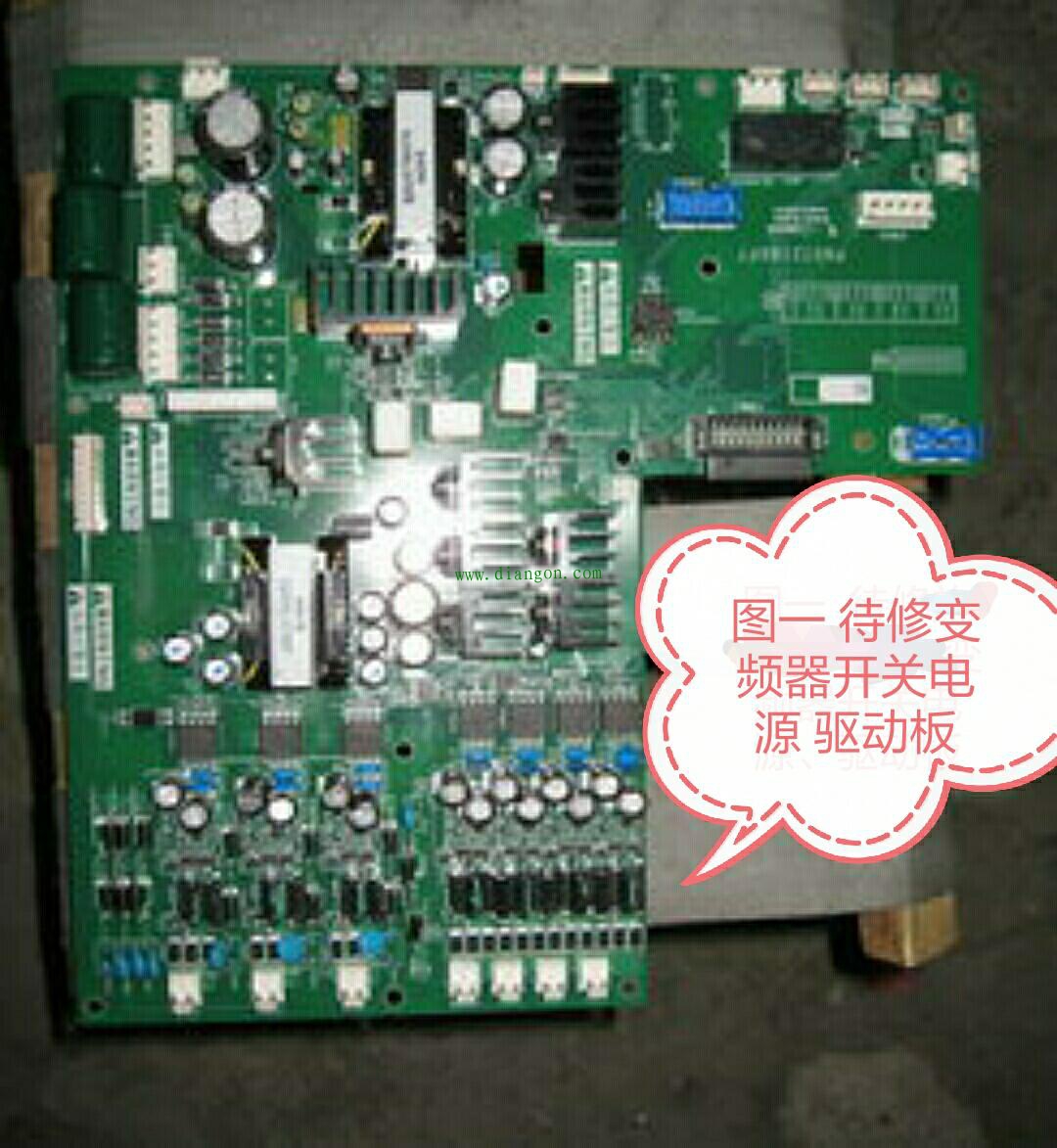

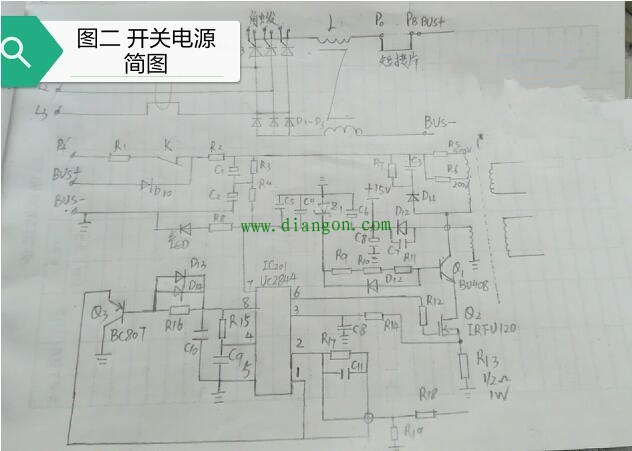

      言归正传来看检修过程，为了方便日后维修工作和出于职业习惯，本人反绘出该变频器开关电源部分简图如图二示。此机开关电源部分系经典的UC2844（注意该IC所用为工业级，而非国内大多数产品使用38XX民用级）反激式电路。只是不同于其它品牌变频器电源线路，该机电源功率转换部分采用三极管同MOS管串联结构。在使用万用表静态测量后，本人检出：MOS管IRFU120、G极限流电阻R12、电流采样电阻R13均已损坏。本想代换这些元件故障就该排除掉了，不料一场好戏却刚刚开场。

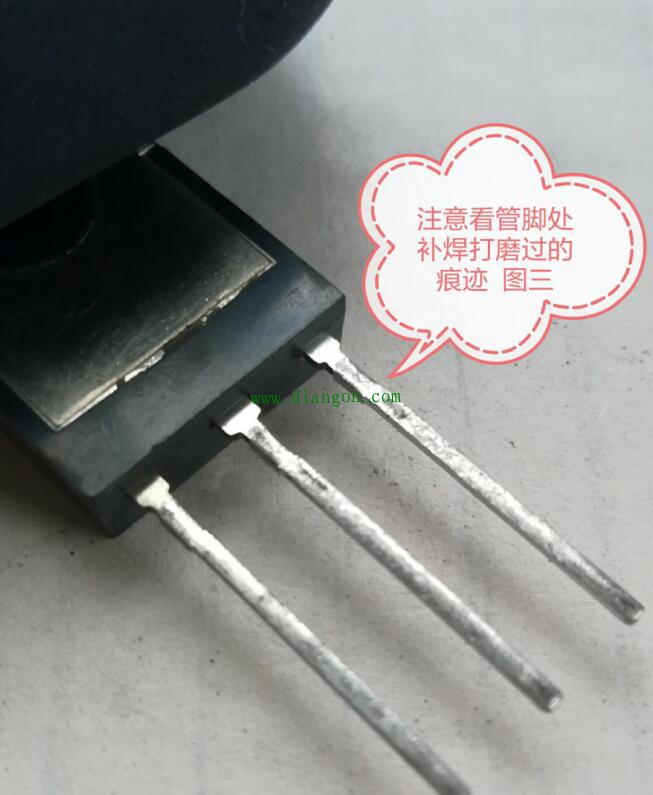

      更换过程中，本人发现手边无MOS管IRFU120或代用品，便驱车赶往二十公里外的市中心采购。经过多方询问后，终于在一商家内以每支15元的价格购得5支宣称正品的MOS管。赶回家将此次采购的元件焊接好后，本人使用调压器逐渐升压测试，那曾料到输入电压刚过DC450V，MOS管便“啪”的一声炸裂了！拆下损坏MOS管仔细一看，本人发现了猫腻——元件管脚存在补焊和精心打磨的痕迹，再观察剩余四支元件均有此情况。没办法，一不注意买到了所谓拆机复新件了（图三就是如此处理过的元件）！

      无奈之下本人在某宝多方挑选后，以每支22元的价格拍下5支号称绝对正品行货的IRFU120。多天等待拿到货后本人便仔细端详了半天，发现外观无异后本人放心了。更换完后，再次使用调压器检测——在升至DC540V左右，MOS管无恙，开关电源各输出端电压稳定正常，看来这一分价钱一分货呀！装机后本人送入三相AC380V，原本以为就此可以收工，岂料又是一声炸响——管子又烧了！
      经此打击后，本人对自己的技术产生了怀疑，难不成在检修过程中本人遗漏了某些隐藏的故障点！于是接下来的两天时间，本人将开关电源部分包括高频变压器在内的所有元件，逐个拆下来通扫了一遍，可结果表明除了MOS管外再无其它损坏元件。至此维修陷入僵局，能查的都查了，能换的都换了，用的还是正品行货，难不成这国外设备对国内销售的元件“水土不服”！
      正当本人无奈之下准备采购整张电源板时，一位经验丰富的前辈告诉我：网购的元件或许真是原装行货，不过却有可能是未通过厂家性能测试而流入市场的残次品！听人劝吃饱饭。在他的介绍下本人通过网络，在某专业电子元器件销售平台，点名采购变频器所用的该元件，以每支25元的价格再次购买了5支IRFU120。又是多天等待，再次拿到货本人迫不及待地更换了上去。测试、实际通电，第三次购买的元件终于经受住了考验！
      枉花了200多元，耽误了15 天的时间，三次苦寻只为采购到一支可用的电子元器件，此次维修变频器的经历，着实让我无法忘怀。或许伪劣产品在外观上可以复制正品、甚至在性能上无限接近正品，但它们终究还是无法满足实际所需，原形毕露！
