欧姆龙CPM系列PLC输入输出继电器的地址分配？

欧姆龙CPM<?xml:namespace prefix = st1 />1A/2A输入继电器范围(位地址): IR000.00~009.15<?xml:namespace prefix = o />

欧姆龙CPM1A/2A输出继电器范围(位地址): IR010.00~019.15

欧姆龙CPM2AH输入继电器范围(位地址): IR000.00~009.15以及IR020.00~025.15

欧姆龙CPM2AH输出继电器范围(位地址): IR010.00~019.15以及IR030.00~035.15

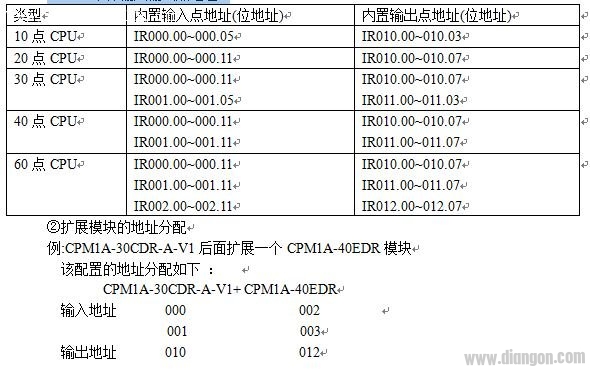

①CPU本体输入输出点地址

欧姆龙CPM1A-30CDR-A-V1的CPU本体输入占用IR000通道和IR001通道,输出占用IR010通道,和IR011通道。

欧姆龙CPM1A-40EDR需要占用2个输入和2个输出通道,所以CPM1A-40EDR输入占用IR002通道和IR003通道,输出占用IR012通道和IR 013通道。
