欧姆龙PLC通讯口(RS232、RS485/422)的正确使用

2016-10-23 11:16:42 | 人围观 | 评论:

    RS232RS485RS422 CS 系列的主要通信接口,在现场调试、设备连接中应用广泛。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

   1RS232 口的正确使用

    ① 制作通讯电缆时请使用屏蔽电缆。

    ② 自行制作通讯电缆时,确保针脚连接正确,plc 串口针脚定义如下图。

    主要针脚:是发送,是接收,是信号地。

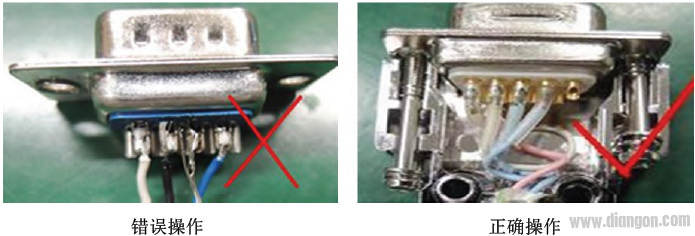

    ③ 焊接时引脚请套上绝缘套管,避免虚焊或短路。





    ④ 避免在通讯时插拔通讯电缆。

    ⑤ 未正确使用RS232 口易导致如下故障。

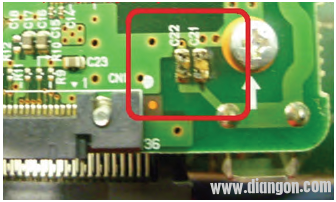

    误接线、热插拔或通讯干扰导致PLC 上串口回路部件损坏。



   3RS485/422 口的正确使用

    ① CS/C200Ha 系列PLC 在使用RS485/422 通讯时,需要根据情况选用通讯内插板通讯模块。

    ② 制作通讯电缆时请使用屏蔽电缆。

    ③ 连接通信电缆时注意针脚定义,避免连接错误。

    ④ 通信电缆接头处避免线头毛刺引起短路。

    ⑤ 避免在通讯状态下插拔电缆。

    ⑥ 未正确连接RS422/485 口会导致如下故障。

    误接线或通讯干扰,导致通讯回路损坏。
