本文主要写了怎样维修欧姆龙plc开关电源，附有图纸，供参考：
如果一台欧姆龙plc，上电后不显示了，往往是开关电源坏了。千万不要以为是多么难修复，因此而将这台PLC报销了是很可惜的。欧姆龙PLC的开关电源往往是很简单的。本人据实物测绘的电路如下：
该电路简直太精简了。除了一只电源模块，似乎见不到别的元件。最近修过几台。发现这类电源有一个“通病”：坏的元件只有三个，F11保险丝；IC11电源模块；这第三个元件最不为人注意，即C12这只电解电容。其实它也是整个电源损坏的“元凶”。但说它是元凶，又有点冤枉，听我道来。
C12紧靠着电源模块的散热片安装，天长日久以后，其内部的电解液受热蒸发，逐步干涸。而C12从表面上看不出异常，在线测量也不短路。如果拆下，测其容量仅剩几微法，为原容量的十分之一了。电源模块原来取用的是平稳的电流，电容失容后，回路电流就有些波起浪涌了。这一下电源模块受不了了，击穿短路顺理成章。F11当然也臣从君命，一块玩完。C12的失容现象，暴露了该电源在结构布局上的不合理――电解电容不能紧靠散热片安装。这当然是设计者的疏忽。因此对使用几年以上的欧姆龙PLC，出现上电倒好似没通电的征象时，多数是C12已失容，并由C12的失容， IC11模块和F11已经“寿终正 ”了。
IC11和F11的损坏，搭表笔一测便知，C12有时被忽略。换上好件后，一上电，不带载可能还行，一带载便听见“啪”的一声，你换上的好件又坏了。千万别抱怨供应商给你提供的是次品，而是你的检修功夫不到位呀。
一定要检查C12！！

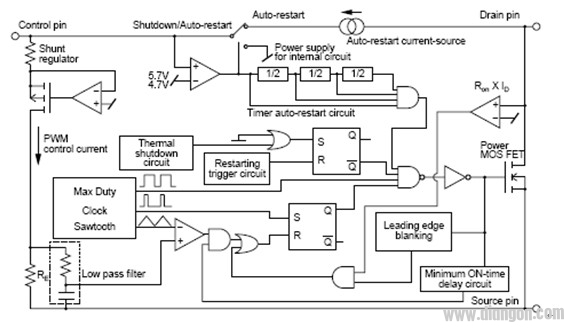

电路简单归简单，你还是想弄清IC11――MIP0223SC这只电源模块的来龙去脉――电路是如何工作的，弄不通这一点，电路倒真是简单得太没劲了。下面看IC11的原理图资料表（又是英文的，没办法，中文的难找）：
其实外文的资料也没甚大不了。不必要把所参数都猜出来，也不必要把原理方框图内的各个单元电路都吃透。对方框图，知道元件的各个引脚功能，引脚内部接了些啥东西，大致就行了。起码在测量上知道怎么下手，短路或开路能测出来就中了。对资料表，只看三、五个关键的参数就够了。如模块的供电电压、振荡频率、工作电流、功率容量、信号驱动电流和电压，也就行了。看不懂，猜也猜出个七儿八！
