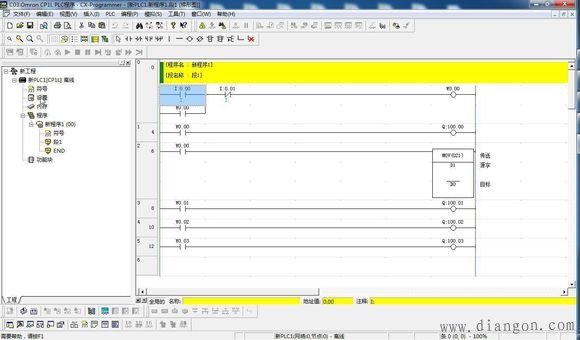

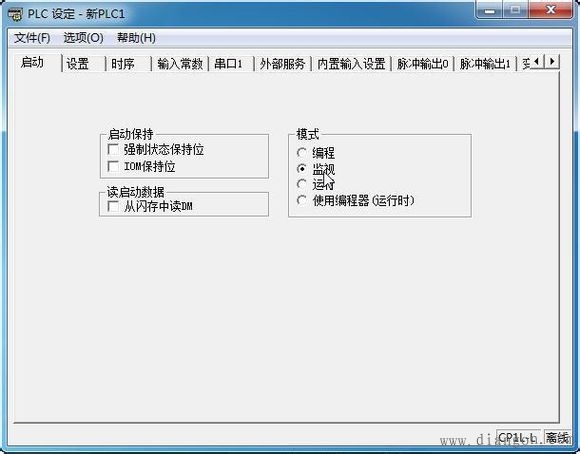

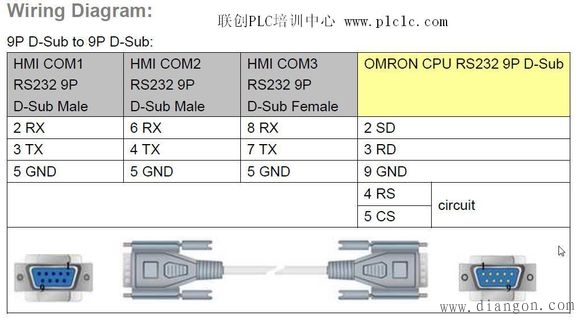

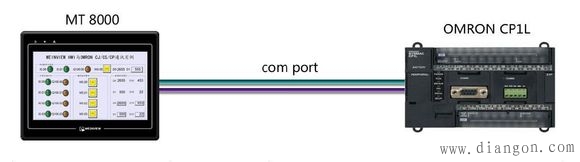

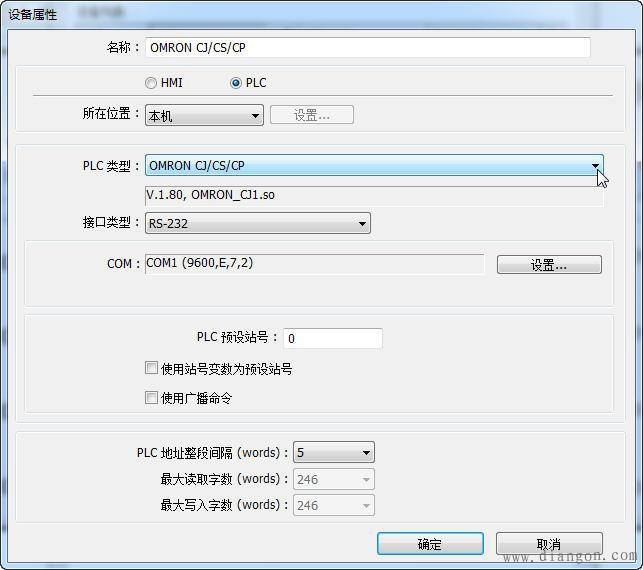

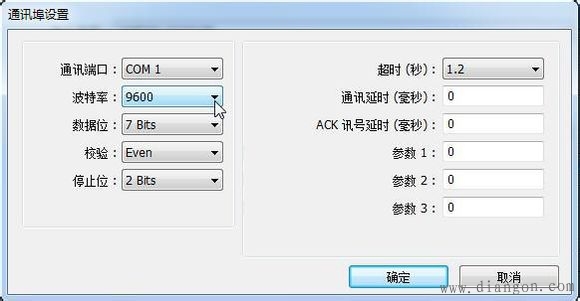

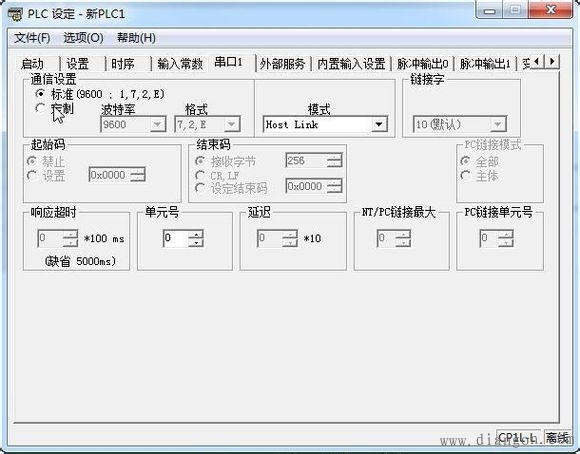

通讯程序 威纶触摸屏与OMRON CJ、CS、CP plc通讯示例 例子和说明 分享与大家 ，希望对大家有所帮助 1. 范例操作概述 2. 规划说明 3. 元件列表 1. 范例操作概述此范例将介绍如何快捷简易地建立WEINVIEW hmi与与OMRON CJ、CS、CP PLC通讯。注意事项：通讯参数设置，通讯线接法。  2. 规划说明 (1) 新建简单PLC示例程序，建立外部输入点0.00,0.00，辅助继电器W0.00，外部输出点100.00，数据寄存器D0，D1。  注意：外部输入I的状态取决于外部的物理开关状态，Project工程里做指示灯显示，不被直接用做开关量。可借助辅助继电器控制输出，如程序示例。 (2) PLC通讯参数设置：OMRON CP系列 PLC在GX Programmer菜单栏，PLC――编辑――设置，设置串口1通讯参数，默认通信设置其标准模式：9600,1,7,2，E可通讯。亦可改为定制通讯参数，如波特率57600,7,2，E，Host Link模式。  建议：在通信参数都设置正确，且与HMI通信参数一致情况下，若与OMRON CP1H PLC、OMRON CQM1H等型号无法建立通信或者元件无法控制时，可将其设置为监视模式，PLC 端设置如下图所示：  (3) EB8000软件,PLC设备属性通讯参数设置：通讯参数必须与第(2)步的串口1设置一致，如波特率57600 bps,数据位7 bits,停止位2 bits，校验E(偶校验)。   注意：若想提高通讯速率，可提高波特率设置，如57600bps；此时若偶尔出现PLC No Response提示，请适当修改通讯延时、ACK讯号延时，如分别设为2ms、3ms。 (4) 通讯线制作：EB8000软件，说明――帮助主题――PLC连接手册，可查询通讯线接法。  注意：

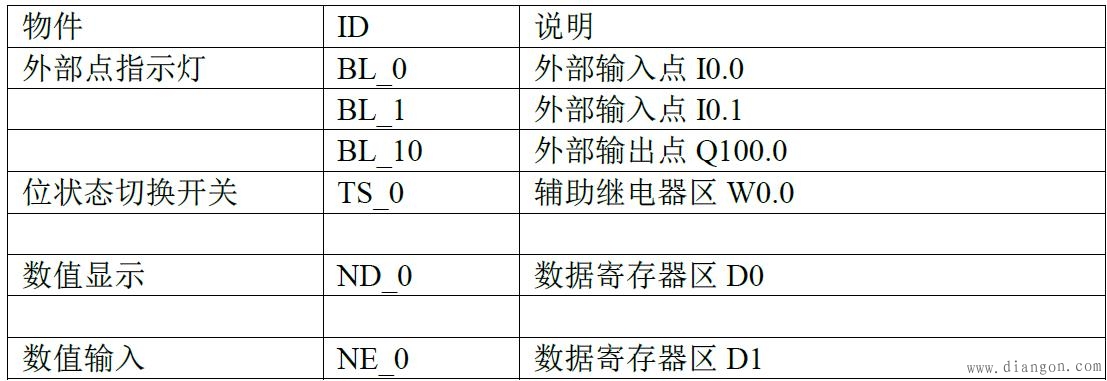

1、 MT系列（7寸以上）、TK6102i等接口类型为RS232，通讯端口为COM1，通讯线：屏（母头）3、2、5――PLC（公头）3、2、9，4和5短接。 2、特殊情况：MT6050i、TK6070iH接口类型为RS232，通讯端口为COM1，通讯线：屏（母头）6、9、5――PLC（公头）3、2、9，4和5短接。 说明： A、OMRON CJ/CS/CP驱动支持与OMRON CP1L, CP1H，CP1E，CJ1M, CJ2M, CJ1H, CJ1G, CS1H and CS1G等型号连接通讯。 B、OMRON C/CQM1 Series驱动支持与OMRON C, CPM, CPL, CQM Series (Host Link Protocol)等型号通讯，具体接线方法和参数设置，与上述示例类似，亦可参考“说明――帮助主题――PLC连接手册”。 C、OMRON CJ1/CS1 (Ethernet)驱动支持与OMRON CJ1M, CJ1H, CJ1G, CS1H, and CS1G. (Ethernet FINS)等型号通讯，具体接线方法和参数设置，与上述示例类似，亦可参考“说明――帮助主题――PLC连接手册”。 3. 元件列表列 表中项目说明此范例使用到的对象及功能说明。  |
