主要检查以下两部分：
① 温控器侧：
a． 通讯接线是否正确，通讯线建议使用屏蔽双绞线；

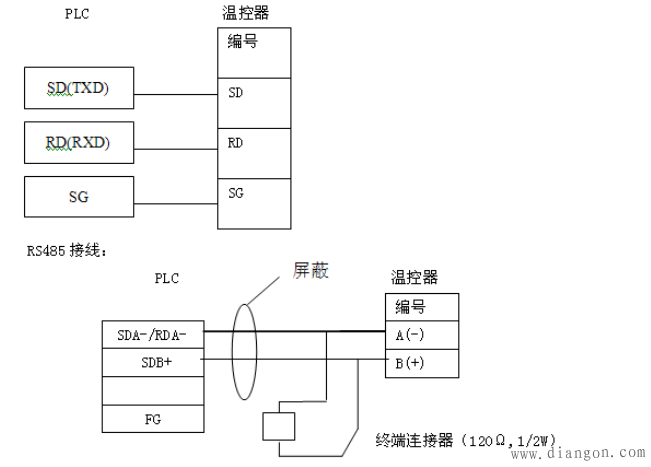

具体接线参考下图
RS232接线：
b．检查调整菜单中通讯写是否有设置为On；
c．终端电阻是不是使用，一般建议使用120欧姆；
d．波特率、数据位、停止位、通讯协议、单元号是否设置正确（其中MODBUS-RTU数据位和停止位固定为8、1）。
② plc侧：
a．PLC或者适配器的DIP开关是否设置正确；
b． 串口通讯格式（波特率、数据位、停止位）设置是否和温控器一样；
c．程序是否编辑正确（主要是指令和通讯格式）；
d． PLC的终端电阻是否设置成ON（SCB、SCU、通讯适配）；
e．发送协议之后是否有响应代码
有响应代码，对照温控器响应代码表格检查错误
无响应代码，检查如上所有设置和接线。
