CQM1―PRO01编程器

2016-10-28 15:57:49 | 人围观 | 评论:

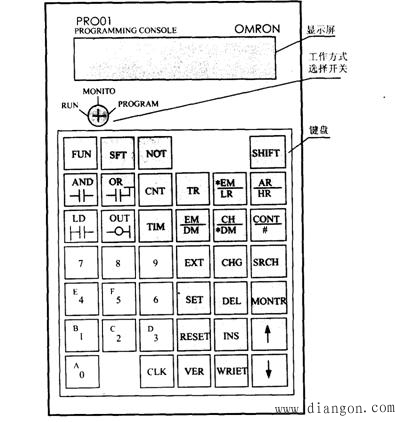

编程器CQM1 一PRO01 为手持式编程器,其面板布置如图1所示。

图1 编程器CQM1 一PRO01 的面板布置

1 . 液晶显示屏

液晶显示屏由两行液晶显示块组成,每行16 个显示块,每块为8 X6 点阵液晶(可显示1 个字符)。用于显示用户程序存储器地址以及继电器和计数器/定时器状态等信息。

2 .工作方式选择开关

工作方式选择开关设有编程、监控、运行3 个工作位,各种工作方式的功能如下所述。

⑴ 运行方式(RUN )下可运行用户程序,此时不能进行修改程序等操作,但可查询。

⑵ 监控方式(MONITOR )时用户程序处于运行状态,此时可对运行状态进行监控,但不能改变程序。

⑶ 编程方式(PROGRAM )时可对程序进行修改、输入等操作。

要特别注意的是,当主机没接编程器等外围设备时,上电后plc 自动处于运行方式。因此在对PLC 中的用户程序不了解时,一定要把方式选择开关置于编程位,避免一上电就运行程序而造成事故。当主机接有编程器时,上电后的工作方式取决于方式选择开关的位置。

3 .键盘

键盘由39 个键组成,各键区的组成及主要功能为:

▲10 个白色的数字键组成数字键区,用该区键输入程序地址或数据,配合FUN 键可以形成有指令码的应用指令。

▲16 个灰色键组成指令键区,该区键用于输入指令。

▲12 个黄色键组成编辑键区,用于输入、修改、查询程序及监控程序的运行。

▲1 个红色清除键,用于清除显示屏的显示。

指令键区、编辑键区各键的功能如下:

⑴  功能键FUN 配合数字键可输入有代码的指令。例如输入MOV 指令时,依此按下FUN 、C2 、B1 键时,即显示出MOV ( 21 )指令。

⑵  利用SFT 、NOT 、AND 、OR 、LD 、OUT 、CNT 、TIM 键可直接输入相应的基本指令。

⑶  WRITE 是写入键,每输入一条指令或一个数据都要按一次该键。

⑷  利用数据区键TR 、可以确定指令的数据区。

⑸  SET 、RESET 是置位、复位键。在输入置位、复位指令或调试程序时进行强制置位、复位时用。

⑹  上档键SHIFT 与有上档功能的键配合可形成上档功能。

⑺  清除键CLR ,用于清除显示屏的显示内容。

⑻  插入键INS ,用于插入指令。

⑼  删除键DEL ,用于删除指令。

⑽  ↑、↓是改变地址键。按↑键地址减小,按↓键地址增加。

⑾  修改键CHG ,在修改TIM / CNT 的设定值,修改DM 等通道内容时使用。

⑿  监控键MONTR ,用于监控通道或位的状态。

⒀  检索键SRCH ,在检索指令或程序时用。

⒁  校验键VER ,在校验磁带机上的程序与PLC 内的程序是否相同时用。

⒂  外引键EXT ,利用磁带机存储程序时使用该键。
