PLC控制系统供电及接地设计

2016-10-28 15:57:56 | 人围观 | 评论:

一、系统供电设计

1.供电系统的保护措施

① 隔离变压器

② 交流稳压器

③ ups电源

④ 晶体管开关电源

2.电源模块的选择

① 电源模块的输入电压

② 电源模块的输出功率

③ 扩展单元中的电源模块

④ 电源模块接线

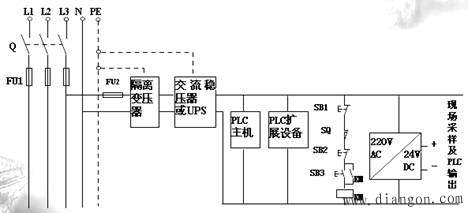

3.供电系统的设计

二、接地设计

1.接地的要求

① 接地电阻一般应小于4Ω

② 要保证足够的机械强度

③ 要采取防腐蚀措施,进行防腐处理

④ 单独设计接地

2.地线的种类

① 数字地  各种开关量(数字量)信号的零电位

② 模拟地  各种模拟量信号的零电位

③ 信号地 是指传感器的地

④ 交流地  交流供电电源的地线

⑤ 直流地  直流供电电源的地线

⑥ 屏蔽地 (也叫机壳地)为防止静电感应而设

3.接地的处理方法

① 一点接地和多点接地

② plc组成的控制系统一般都采用一点接地。

③ 交流地与信号地不能共用

④ 浮地与接地的比较

⑤ PLC系统还是以接大地为好。

⑥ 模拟地,对于模拟信号可采用屏蔽浮地技术。

⑦ 屏蔽地

▲采用专用接地或共用接地的接地方式:
