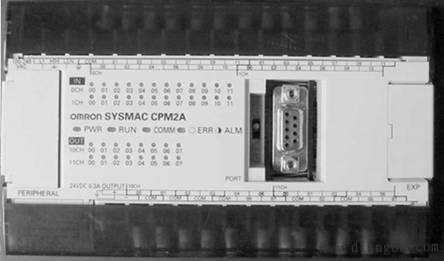

1、I/O扩展单元

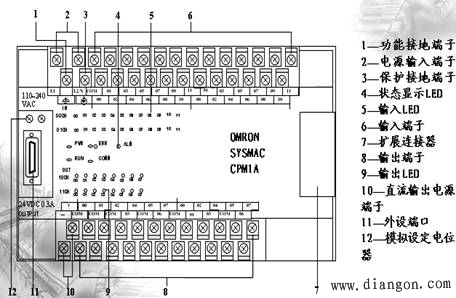

30点、40点的CPU单元带有I/O扩展连接器，用于连接扩展单元，如I/O扩展单元、特殊功能单元和I/O链接单元。
2、编程工具
3、常用的特殊辅助继电器
25309 扫描定时器定时时间（超过100ms时为ON）
25313 常ON触点
25314 常OFF触点
25315 当plc开始运行时，第一个扫描周期为ON。
25400 振荡周期为1min的脉冲（30s ON，30s OFF）
25401 振荡周期为0.02s的脉冲（0.01s ON，0.01s OFF）
25500 振荡周期为0.1s的脉冲（0.05s ON，0.05s OFF）
25501 振荡周期为0.2s的脉冲（0.1s ON，0.1s OFF）
25502 振荡周期为1s的脉冲（0.5s ON，0.5s OFF）
25503 ER标志（执行指令，发生出错时为ON）
25504 CY标志（执行指令结果有进位时为ON）
25505 GR（>）标志（比较结果大于时为ON）
25506 EQ（=）标志（比较结果等于时为ON）
25507 LE（<）标志（比较结果小于时为ON）
4、暂存继电器TR
在复杂的梯形图中，用来对回路分支点的ON/OFF作状态暂存的继电器TR0~ TR9。
5、保持继电器HR
具有断电保持功能，当断电时也能保持断电前的ON/OFF状态，在程序内可以自由使用。 HR00~HR19
6、辅助记忆继电器AR
用来存储PLC的工作状态。
具有存储PLC各种动作标志功能，用于存放PLC的动作异常标志、高速计数、脉冲输出动作状态标志、扫描周期最大值和当前值、扩展单元连接台数、断电发生次数、通信出错码等。 AR00~AR15，具有断电保持功能
7、链接继电器LR
用于CPM1A同系列、CPM1A和CQM1、CPM1、SRM1或者C200HX/HE/HG的1∶1链接通信时，与对方PLC交换数据。 LR00~LR15
8、 定时器和计数器ＴC
定时器：当条件成立时，当前值从设定值开始，按10ms或100ms的时钟速率进行减法计数，当达到0时，定时器的输出节点动作。
常用定时器：普通定时器和高速定时器，定时范围分别为0~999.9s和0~99.99s。
计数器：减法计数器和可逆计数器，计数范围均为0~9999。
定时器Ｔ和计数器C的编号000~127共用。
9、数据存储器DM
用于存贮数值、数据，以字为单位，其内容在PLC断电、运行开始或停止时能保持不变。
利用DM区还能实行间接寻址，其符号为*DM。
