一、项目所需设备、工具、材料 见表1。
表1 项目所需设备、工具、材料
二、训练内容
1、 项目描述
本项目要求完成以下内容：
（1）根据FX2N-48MR的端子图和plc控制原理图，画出PLC系统的接线图；
（2）完成PLC接线；
（3）将提供的PLC程序利用计算机或手持编程器写入PLC；
（4）按步骤操作，通过PLC系统的运行情况进行调试。
2、 接线示意图

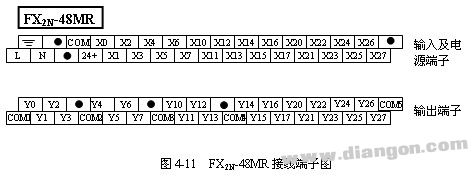

FX2N-48MR的输入输出端子如图4-11所示。传感器采用三线式的接近开关，电容式、电感式、光电式均可。在操作叙述中以光电开关为例。

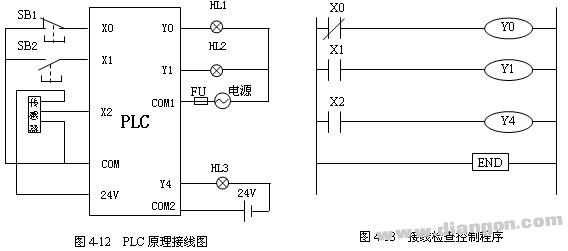

图4-12为PLC接线示意图。
3 、操作基本要求
按照图4-13输入控制程序。
按下SB1按钮，指示灯1亮，松开后，指示灯灭。PLC面板上的LED指示灯与之相反。
按下SB2按钮，指示灯2亮，松开后，指示灯灭。PLC面板上的LED指示灯与之同步。
将一光亮物体接近光电开关，指示灯3亮。
