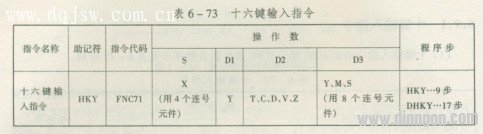

(1)十六键输入指令的助记符、指令代码、操作数及程序步见表6―73所列。  (2)指令梯形图如图6―123所示 (3)指令说明：

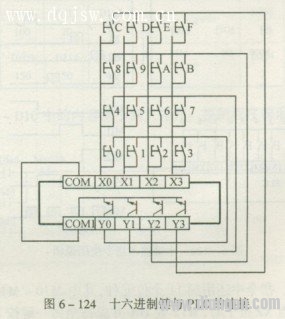

①该指令是通过键盘上的数字键和功能键输入的内容来完成出入的复合运算过程。指令中有四个操作数，其中[s]指定四个输入元件，[D1]指定四个扫描输出点，[D2]用于存放从键盘输入的数据，[D3]指定读出位元件。键盘和plc的连接如图6―124所示。  ②数据输入功能。利用O-9的10个数字键可以输入o～9999的数据以BIN码存于[D2]中，即 DO中，大于9999的数从高位溢出。如用DHKY指令时，可输入0～99999999的数据存于D1、DO中。 ③功能键。功能键A～F与M0-M5的关系如图6―125所示。按下A键，M0置“1”并保持。按下D键，M0置“O”、M3置“1”并保持，其余类推。同时按下多个键，先按下的有效。  ④按下任一键被扫描到后标志M8029置“1”。功能键A―F的任一个键被按下时，M6置“1”(不保持)。数值键0-9的任一个键按下时，M7置“l”(不保持)。当x4变为OFF时，D0保持不变，M0～M7全部为OFF。 ⑤预先将M8167置于ON，由此将O～F的十六进制数据写入[D2]。 ⑥扫描全部16个键需要8个扫描周期，为防止键输入的滤波延时所造成的存储错误，使用恒定扫描模式或定时中断处理。 |
