三菱PLC乘法指令的要素及使用

2016-10-28 16:17:21 | 人围观 | 评论:

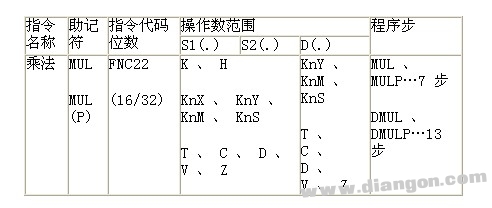

该指令的助记符、指令代码、操作数、程序步如表 所示。 <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

表 乘法指令的要素

MUL 乘法指令是将指定的源元件中的二进制数相乘,结果送到指定的目标元件中去。 MUL 乘法指令使用说明如图 所示。它分 16 位和 32 位两种情况。

图 乘法指令使用说明

当为 16 位运算,执行条件 X0 由 OFF → ON 时, [D0]x[D2] → [D5 , D4] 。源操作数是 16 位,目标操作数是 32 位。当 [D0]=8 , [D2]=9 时, [D5 , D4]=72 。最高位为符号位, 为正, 为负。

当为 32 位运算,执行条件 X0 由 OFF → ON 时, [D1 、 D0]x[D3 、 D2] → [D7 、 D6 、 D5 D4] 。源操作数是 32 位,目标操作数是 64 位。当 [D1 、 D0]=238 , [D3 、 D2]=189 时, [D7 、 D6 、 D5 、 D4]=44982 ,最高位为符号位, 为正, 为负。

如将位组合元件用于目标操作数时,限于 的取值,只能得到低位 32 位的结果,不能得到高位 32 位的结果。这时,应将数据移入字元件再进行计算。

用字元件时,也不可能监视 64 位数据,只能通过监视高位 32 位和低 32 位。 、 不能用于 [D] 目标元件。
