PLC触点串、并联指令的用法示例和使用注意事项

2016-10-28 16:17:12 | 人围观 | 评论:

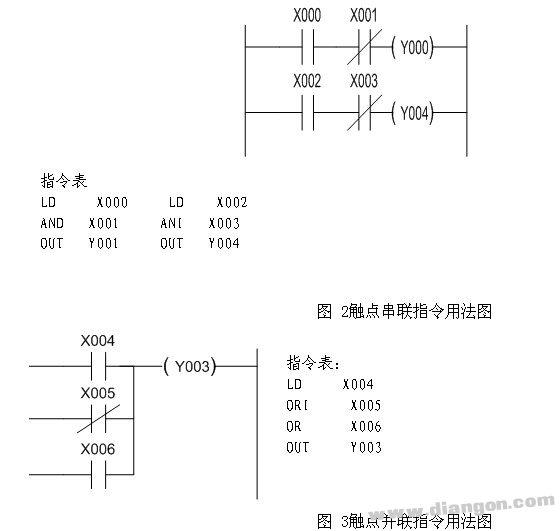

1)    用法示例<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />



2)    使用注意事项

1) AND 常开触点串联连接指令,ANI常闭触点串联连接指令。

OR   常开触点并联连接指令,ORI常闭触点并联连接指令。

四条指令后面必须有被操作元件名称及元件号。

2) 在编程时考虑到图形编程器和打印器功能有限,ANDANI使用次数一行尽量不超过9次,ORORI并联连接次数不超过24次。

3) 上述四个指令仅用于单个触点与前面电路连接,不适用于电路块与前面电路连接。
