三菱PLC除法指令的要素及使用

该指令的助记符、指令代码、操作数、程序步如表 1 所示。 <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

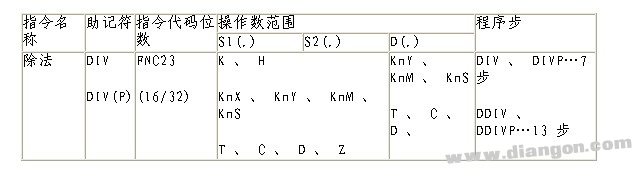

表 1 除法指令的要素

DIV 除法指令是将指定的源元件中的二进制数相除， [S1] 为被除数， [S2] 为除数，商送到指定的目标元件 [D] 中去，余数送到 [D] 的下一个目标元件。 DIV 除法指令使用说明如图 1 表示。它分 16 位和 32

图 1 除法指令使用说明

当为为 16 位运算。执行条件 X0 由 OFF → ON 时，[D0]/[D2] → [D4] 。当 [D0]=19 ， [D2]=3 时， [D4]=6 ，[D5]=1 。 V 和 Z 不能用于 [D] 中。

当为 32 位运算。执行条件 X0 由 OFF → ON 时，[D1 、 D0]/[D3 、 D2] 。商在 [D5 、 D4] ，余数在 [D7 、D6] 中。 V 和 Z 不能用于 [D] 中。

商数为 0 时，有运算错误，不执行指令。若 [D] 指定位元件，得不到余数。商和余数的最高位是符号位。被除数或余数中有一个为负数，商为负数；被除数为负数时，余数为负数。
