三菱PLC逻辑辑运算类指令WAND、WOR、WXOR和NEG

（1）逻辑与指令WAND  (D)WAND(P)指令的编号为FNC26。是将两个源操作数按位进行与操作，结果送指定元件。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

（2）逻辑或指令WOR   (D) WOR (P)指令的编号为FNC27。它是对二个源操作数按位进行或运算，结果送指定元件。如图4-48所示，当X1有效时,（D10）∨（D12）→（D14）

（3）逻辑异或指令WXOR  (D) WXOR (P)指令的编号为FNC28。它是对源操作数位进行逻辑异或运算。

（4）求补指令NEG   (D) NEG (P)指令的编号为FNC29。其功能是将[D.]指定的元件内容的各位先取反再加1，将其结果再存入原来的元件中。

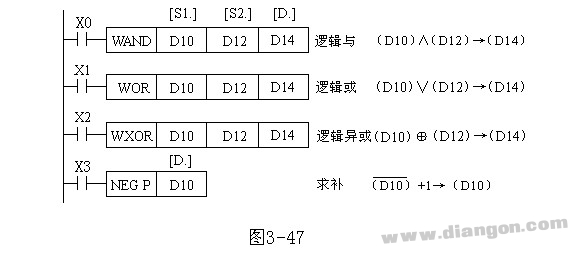

        WAND、WOR、WXOR和NEG指令的使用如图1所示。

图1  逻辑运算指令的使用

使用逻辑运算指令时应该注意：

1）WAND、WOR和WXOR指令的[S1.]和[S2.]均可取所有的数据类型，而目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。

2）NEG指令只有目标操作数，其可取KnY、KnM、KnS、T、C、D、V和Z。

3）WAND、WOR、WXOR指令16位运算占7个程序步，32位为13个程序步，而NEG分别占3步和5步。
