三菱PLC数据传送指令及示例

 数据传送指令包括MOV（传送）、SMOV（BCD码移位传送）、CML（取反传送）、BMOV（数据块传送）、FMOV（多点传送）、XCH（数据交换）。这里主要介绍MOV（传送）指令。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

传送指令MOV将源操作数据传送到指定目标，其指令代码为FNC12，源操作数[S・]可取所有的数据类型，即K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z，其目标操作数[D・]为KnY、KnM、KnS、 T、C、D、V、Z。

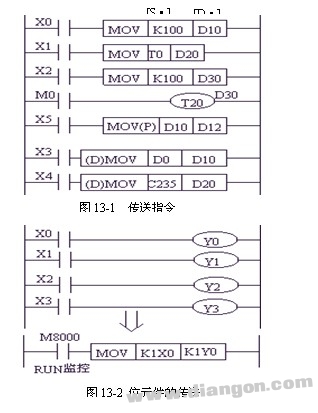

如图13-1所示，，当X0为ON时，执行连续执行型指令，数据100被自动转换成二进制数且传送给D10，当X0变为OFF时，不执行指令，但数据保持不变；当X1为ON时，T0当前值被读出且传送给D20；当X2为ON时，数据100传送给D30，定时器T20的设定值被间接指定为10秒，当M0闭合时，T20开始计时；MOV（P）为脉冲执行型指令，当X5由OFF变为ON时指令执行一次，（D10）的数据传送给（D12），其它时刻不执行，当X5变为OFF时，指令不执行，但数据也不会发生变化；X3为ON时，（D1、D0）的数据传送给（D11、D10），当X4为ON时，将（C235）的当前值传送给（D21、D20）。注意：运算结果以32位输出的应用指令、32位二进制立即数及32位高速计数器当前值等数据的传送，必须使用（D）MOV或（D）MOV（P）指令。

如图13-2所示，可用MOV指令等效实现由X0～X3对Y0～Y3的顺序控制。
