三菱PLC带进位循环左移指令

2016-10-31 09:28:02 | 人围观 | 评论:

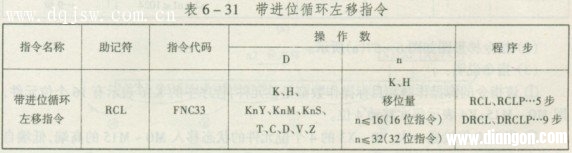

  (1)带进位循环左移指令的助记符、指令代码、操作数及程序步见表6―3l所列。
带进位循环左移指令
(2)指令梯形图如图6―55所示。
带进位循环左移指令
(3)指令说明:
①当x0由OFF’一ON变化时,DO中的内容进行4位循环左移,如图6―56所示。
带进位循环左移指令
此时进位标志M8022一起包含在循环中移动,每次移动中最后一个从高位移出的数进人进位标志中。
    ②当指定位元件作目标操作数的场合,只有K4(16位指令)或K8(32位)有效(如K4Y10、K8M0等)。
    ③采用连续执行型指令时,每个扫描周期都执行一次(左移4位),因此建议一般采用脉冲执行型指令。
