三菱PLC二进制加1指令

2016-10-31 09:28:17 | 人围观 | 评论:

    (1)二进制加1指令的助记符、指令代码、操作数及程序步见表6―22所列。

二进制加l指令

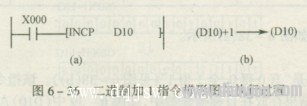

    (2)指令梯形图如图6―36(a)所示。
二进制加1指令
    (3)指令说明：
    ①当X0接通一次，D10中的内容加l。如采用连续执行型，则每个扫描周期都加1(见图6―36(b))，很难预知程序的执行结果，因此建议采用脉冲执行型。
    ②在16位运算中，若给+32767加1，则成为一32768，但标志位不动作。在32位运算时，若给+2147483647加1，则成为一2147483648，标志位不动作。
