三菱PLC数据交换指令

2016-10-31 09:28:22 | 人围观 | 评论:

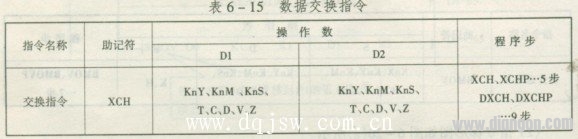

    (1)数据交换指令的助记符、指令代码、操作薮及程序步见表6―15所列。

三菱PLC数据交换指令

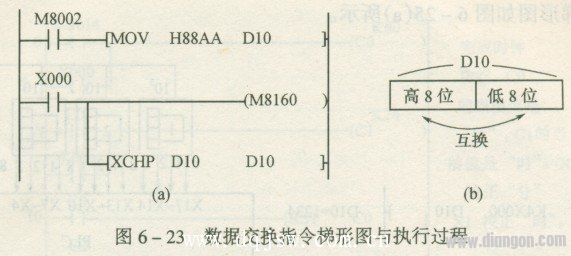

    (2)指令梯形图如图6―22(a)所示。
三菱PLC数据交换指令
  (3)指令说明：
  ①该指令执行时，是把前后两个操作数中的内容交换。如果采用连续执行型，则每个扫描周期都要执行一次，很难预知执行的结果，因此一般是采用脉冲执行方式。
    ②扩展功能。如M8160：ON，且两个操作数是同一地址号时，执行该指令是把数据中的高8位和低8位互换。如果两个操作数不是同一地址号，则错误标号M8067=ON，程序不能运行。该功能相当于FNCl47(SWAP)(见图6―23).
数据交换指令
