三菱PLC循环左移指令

2016-10-31 09:28:26 | 人围观 | 评论:

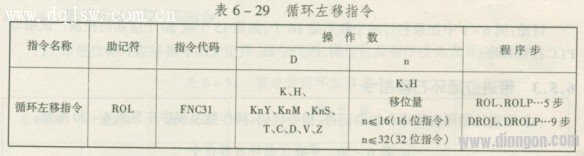

  (1)该指令的助记符、指令代码、操作数及程序步见表6―29所列。
循环左移指令
     (2)指令梯形图如图6―51所示。
循环左移指令
    当xo接通一次，目标数D0中的数向左移动4位，即从低位移向高位，高位溢出的进入低位，移动的方向和右移位指令ROR相反。其他特性一致，在此不再重复。

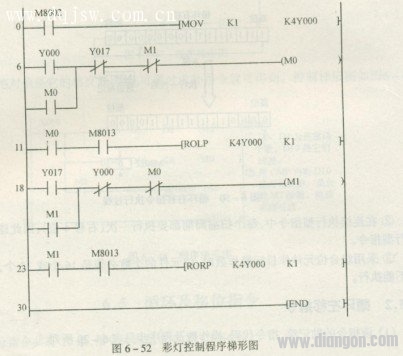

    例6―9有16个彩灯，接在plc的Yo～Y17，现要求彩灯开始从10至Y17每隔1秒依此点亮一个，当亮至Y17时，又从Y17至Y0依此点亮，循环进行。控制程序如图6一52所示。
彩灯控制程序梯形图
