三菱PLC主程序结束指令

2016-10-31 09:28:34 | 人围观 | 评论:

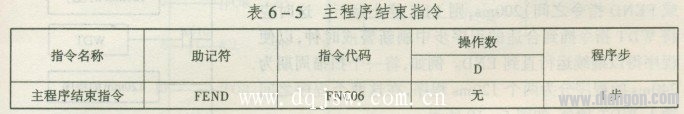

  (1)主程序结束指令的助记符、指令代码、操作数及程序步见表6―5所列。
三菱PLC主程序结束指令

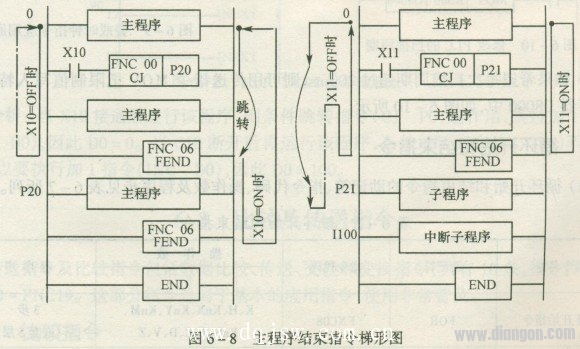

(2)指令梯形图如图6―8所示。
三菱PLC主程序结束指令
    (3)指令说明：
    ①FEND指令表示一个主程序的结束，执行这条指令与执行END指令一样，即执行I／O处理或警告定时器刷新后，程序返回到第O步。
    ②使用多次FEND指令时，子程序或中断子程序应写在最后的FEND指令与END指令之间，而且必须以SRET或IREl’结束。
    ③在执行FOR指令之后，执行NEXT指令之前，执行FEND指令的程序会出现错误。
