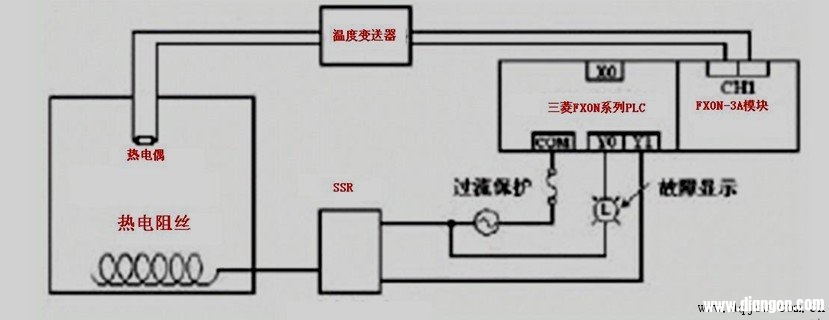

温度控制系统广泛运用在工业控制的各个领域，温控系统控制方法的好坏、运行性能的合适与否，直接影响到产品质量、运行效率等。plc在温度控制系统中得到了有效的运用，为温控系统提供安全可靠和比较完善的解决方案。三菱FX系列PLC控制的温度控制系统，由PLC作为核心构成的系统可方便地运用软件设置、调整参数，利用模拟功能模块和功能指令，在外围电路的配合下实现温度模拟信号采集、Ａ／Ｄ转换与处理。 如下图所示为温度控制系统图。 I/O分配： X0：开始控制 Y0：故障显示Y1：电加热器  温度控制原理是：测温电路将温度的变化转换成电压信号（0～5Ｖ），再将电压信号输入到PLC模拟通道中。PLC通过指令读入模拟量，并转换成数字量，再通过比较指令将输入量与程序给定值相比较，从而作出相应的操作。若输入量小于给定值，则说明实际温度小于要求温度，PLC将接通加热接触器，开始加热；若输入值大于给定值，则说明实际温度大于要求温度，PLC将断开加接触器，停止加热。温度的调控就是对热电阻丝的通断电的控制。要加温，使热电阻丝通电；要降温，使热电阻丝断电。热电阻丝通断电由加热接触器控制。 本设计采用的模拟模块是FX0N-3A特殊功能模块。FX0N-3A特殊功能模块有两个输入通道和一个输出通道，输入通道输入模拟信号并转换为数字信号，输出通道接收数字信号并把它们转换为等量的模拟信号输出。  FXON-3A运用时，电流输入／输出或电压输入／输出值超过0到10VDC之间时必须重新调整补偿和增加，模块不容许2个通道输入不同性质输入量。本设计中只要输入电压值，故只选用１通道，由温控电路输入的电压值在0～5Ｖ间变化，转换后的数字量将在0～125之间变化。  温度调控由plc编程实现。要求温度为70℃，程序设定值为88；要求温度为44℃，程序设定值为55；要求温度为55℃，程序设定值为69；要求温度为55℃，程序设定值为69。 测温电路程序设计 ：生产的温度要求在40℃～70℃之间，FX0N-3A模拟功能模块输入电压要求在0～10Ｖ之间，本设计采用的测温电路的温度测量范围是0～100℃，输出变化电压范围是0～5Ｖ。  |
