三菱PLC循环开始和结束指令

2016-11-08 09:28:54 | 人围观 | 评论:

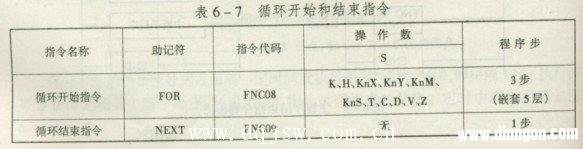

    (1)循环开始和结束指令的助记符、指令代码、操作数及程序步见表6―7所列。

三菱PLC循环开始和结束指令
    (2)指令梯形图如图6―11所示。
三菱PLC循环开始和结束指令
    (3)指令说明:
    ①FOR~NEXI’之间的循环可重复执行n次(由源数据指定次数)。但执行完后,程序就转到紧跟在NEXT指令后的步序。n=l~2767为有效。
  ②图6一11中,DO的数据为5时,每执行一次A的程序,B的程序就执行5次,由于A要执行4次,那么,B的程序总共要执行20次。
  ③在FOR~NEXT指令内最多可嵌套5层其他的FOR~NEXT指令。但下列的任一种情况都会导致出错。
    ・NEXT指令写在FOR指令之前。
    ・缺少NEXT指令。
    ・NEXT。指令写在FEND、END指令之后。
    ・NEXT指令与FOR指令数目不一致。
三菱PLC循环开始和结束指令
例6―1分析下列程序(见图6―12),当x10接通后运行和断开时运行DO的结果。
  分析:当x10接通后运行该程序,则条件跳转指令(CJ P0)起作用,跳过加1指令(1NC DO),因此DO=0。当C10断开后再运行该程序,条件跳转指令(cJ Po)不起作用,所以要执行加1指令(INC DO),因此DO=100。
