如何通过PLC编程实现用单按钮控制启动和停止

2016-11-26 11:20:06 | 人围观 | 评论:

      在实际应用中，有时plc的输入口不够用，或者其开关数量有限，我们可以通过编程的方式用一个按钮解决掉启动和停止的控制，即按一下启动，再按一下停止。当然，为了安全，实际应用中还应当配备运行和停止的指示灯，否则容易发生操作危险事故。以下的例子中X0接的都是点动开关，即手按着变化，手松开又复位。
方法一：利用功能指令 ALT      ALT指令是交替输出指令，多用其脉冲边沿触发指令ALTP，如下图所示。


X0第一次通电时Y0为ON，第二次时为OFF，反复交替
方法二：利用计数器来控制


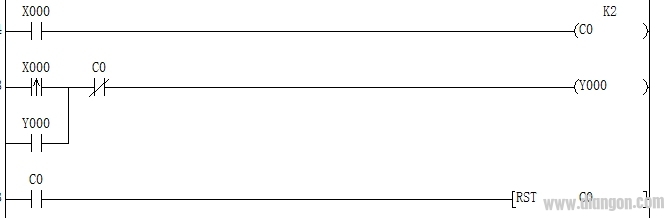

计数器C0设置为2，当x0第一次通电时Y0为ON，当x0第二次通电时计数器经过值为2，计数器动作，常开触点闭合，常闭触点断开，Y0为OFF，同时计数器清零复位，下次又可循环操作。
方法三：

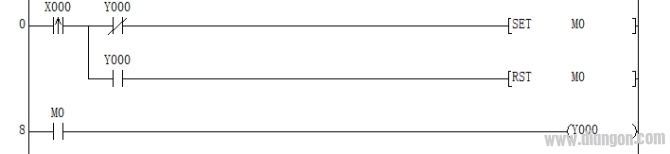

X0第一次通电时M0置位，Y0接通，Y0的常开触点闭合，同时常闭触点断开，当x0第二次通电时M0复位，Y0为OFF，同时Y0也复位了。
需要注意的是此时x0选脉冲边沿触发较好，原因是，plc对程序是循环扫描的，若是电平触发，当x0接通的时间超过两个扫描周期的话，结果会是什么呢。。。。y0不动作的。当选边沿触发时可解决这个问题。
        以上方法仅仅是本人初学PLC所总结的一些自认为实用价值较高的资料，和大伙分享下，有些仅供参考，如有疑问欢迎讨论。
