如何编写三菱plc步进stl梯形图

2016-11-30 12:37:24 | 人围观 | 评论:

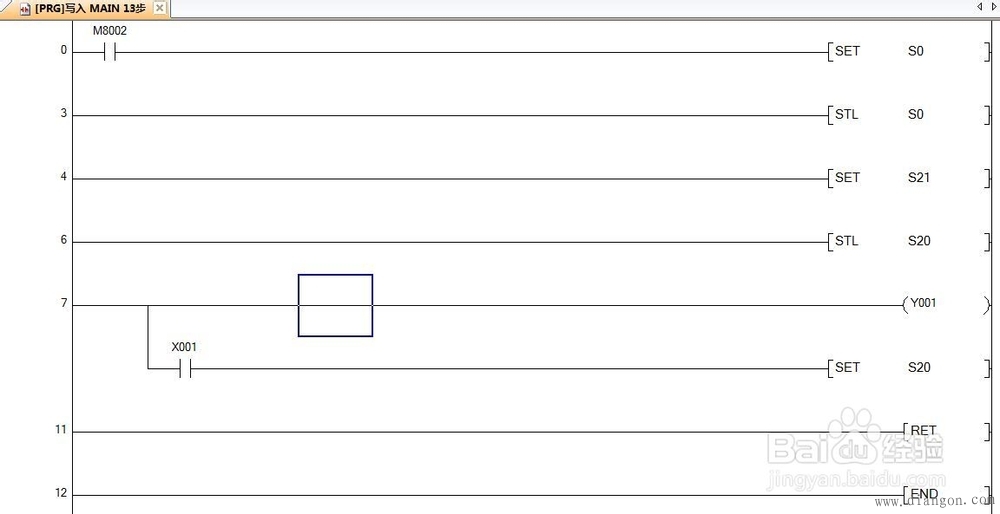

在三菱plc产品手册中会看到步进梯形编程指令,按照说明,编写如下图的梯形图。

可在编译时出现错误,错误主要在画圈的地方,使用gx developer还是gx works都无法编写出来,那怎样才能编写出来,

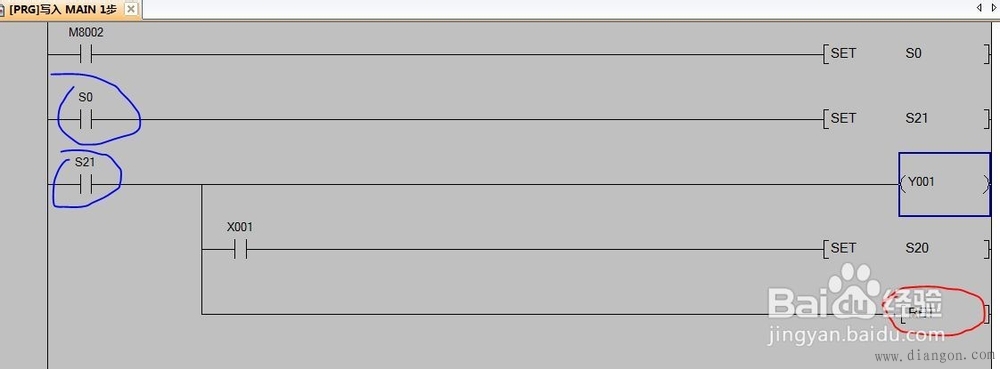

按照下图所示修改即可。stl与ret要单独成一行指令。
