PLC双重输出动作及其对策

2016-12-09 09:40:21 | 人围观 | 评论:

plc双重输出动作
若在顺控程序内进行线圈的双重输出（双线圈），则后面的动作优先。

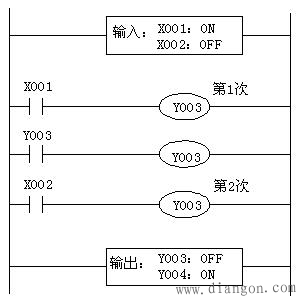

如下图所示：考虑一下在多处使用同一线圈Y003的情况。
例如：X001=ON，X002=OFF
初次的Y003，因X001接通，因此YOO3 ON。输出Y004也ON。
但是第二次的Y003，因输入X002断开，因此其输出改为OFF。
因此，实际上外部输出成为：
Y003=OFF
Y004=ON

PLC双重输出的对策
双重输出（双线圈）在程序方面并不违反输入，但是因为上述动作复杂，因此要按以下示例改变程序。
