三菱PLC循环移位与移位功能指令

三菱plc循环移位与移位指令

　　右循环移位指令ROR、左循环移位指令ROL

　　带进位循环右移指令RCR、带进位循环左移指令RCL

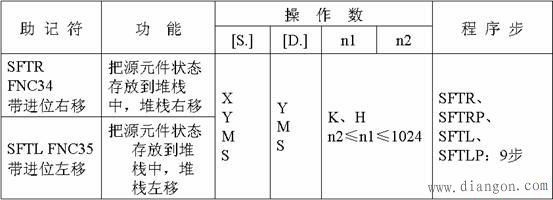

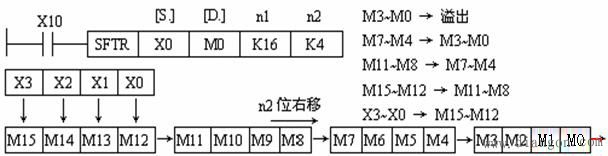

　　位右移位指令SFTR、位左位指令SFTL

　　字右移位指令WSFR、字左移位指令WSFL

　　先入先出(FIFO)写入指令SFWR、读出指令SFRD

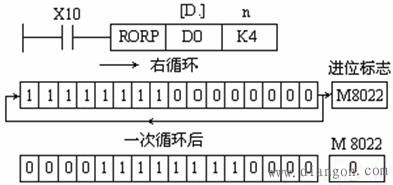

　　1、右循环移位指令ROR、左循环移位指令ROL

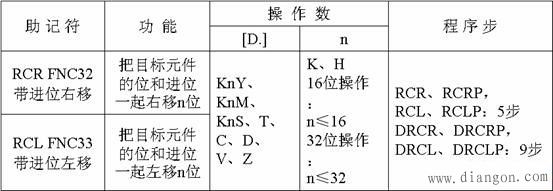

　　2、带进位循环右移指令RCR、带进位循环左移指令RCL

　　执行RCR、RCL指令时，各位的数据与进位位M8022一起（16位指令时一共17位）向右（或向左）循环移动n位。在循环中移出的位送入进位标志，后者又被送回到目标操作元件的另一端。

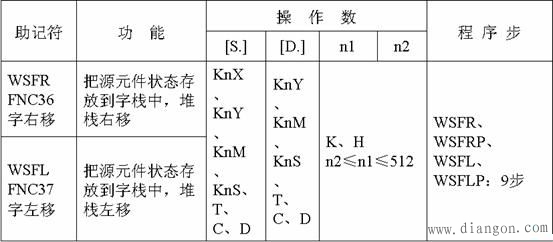

　　4、字右移位指令WSFR、字左移位指令WSFL

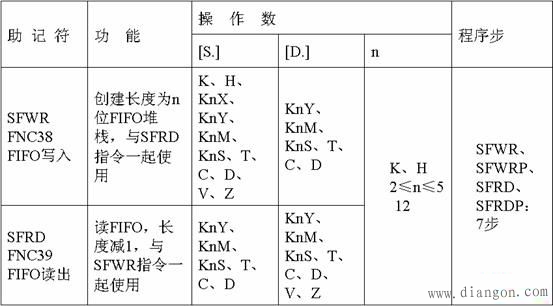

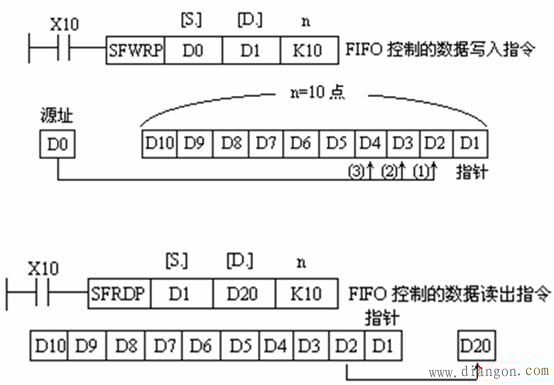

　　5、先入先出(FIFO)写入指令SFWR、读出指令SFRD

案例：数码管显示控制

　　用PLC控制七段数码管循环显示数字0~9，显示间隔1s。

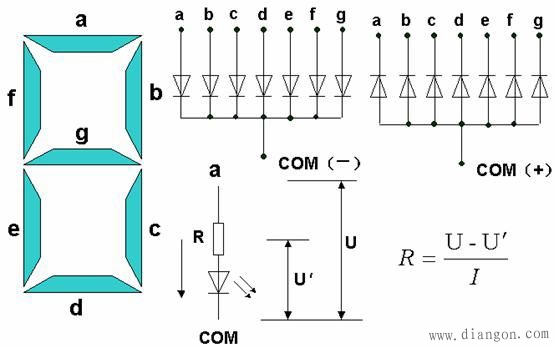

LED数码管工作原理

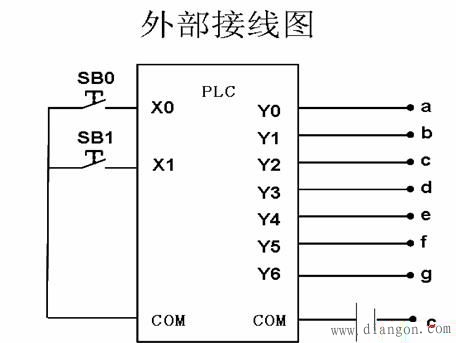

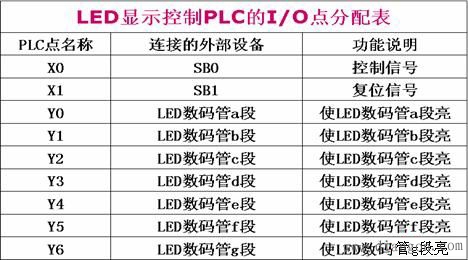

　　一、硬件设计

　　二、软件设计

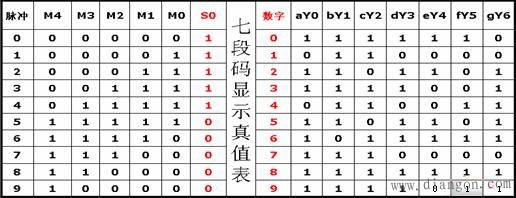

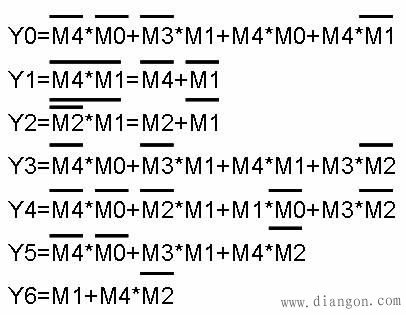

a~g

段逻辑译码关系
