三菱PLC方便指令和外部I/O设备指令

2016-12-19 16:08:10 | 人围观 | 评论:

三菱plc方便指令

初始状态指令IST

特殊定时器指令STMR

交替输出指令ALT

一、初始状态指令IST

  状态初始化指令IST与STL指令一起使用,用于自动设置多种工作方式的系统的顺序功能图 。IST指令只能使用一次,它应放在程序开始的地方,被它控制的STL电路应放在它的后面。


  IST中的源操作数可取X、Y和M,图中IST指令的源操作数X20用来指定与工作方式有关的输入继电器的首元件,它实际上指定从X20开始的8个输入继电器,这8个输入继电器的意义如下表。


  IST指令的执行条件满足时,初始状态继电器S0~S2和下列特殊辅助继电器被自动指定为以下功能(如下表),以后即使IST指令的执行条件变为OFF,这些元件的功能仍保持不变。


案例 机械手控制


1、系统工作过程分析

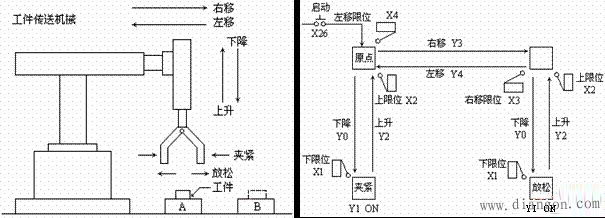

  机械手将工件从A点向B点传送。机械手工作原点在左上方,按下降、夹紧、上升、右移、下降、松开、上升、左移的顺序依次运动。它有手动、单步、一个周期和连续工作(自动)四种操作方式。

  简易机械手的操作面板如图。


2、硬件设计

3、软件设计

1)初始化程序

  设置初始状态和原点位置条件


2)手动方式程序


3)回原点方式程序


4)自动方式程序

  请同学们自行设计

二、特殊定时器指令STMR

  特殊定时器指令用来产生延时断开定时器、脉冲定时器和闪烁定时器。该指令使用说明如图所示。n用来指定定时器的设定值,图中T12的设定值为5s(n=50)。图中的M0是延时断开定时器,M1是X2由ON→OFF的单脉冲定时器,M2和M3是为闪动而设的。


三、交替输出指令ALT

  ALT指令使用使用说明如图所示。X0由OFF变为ON时,Y0的状态改变一次,若不用脉冲执行方式,每个扫描周期Y0的状态都要改变一次。ALT指令具有分频器的效果,使用ALT指令,用1只按钮X0就可以控制Y0对应的外部负载的起停。


外部I/O设备指令

一、七段译码指令SEGD

  SGED指令助记符、功能、操作数、程序步如表所示:


  注:将S指定的元件低4位中的十六进制数译码后送给7段显示器,译码信号存于D指定的元件中,输出要占7个输出点

案例

  用按钮SB0控制LED数码管顺序显示数字0到F。

  在系统刚开始运行时,LED数码管显示数字“0”;

  第1次闭合按钮SB0时,LED数码管显示数字“1”;

  第2次闭合按钮SB0时,LED数码管显示数字“2”;

  …………

  第10次闭合按钮SB0时,LED数码管显示数字“A”;

  …………

  第15次闭合按钮SB0时,LED数码管显示数字“F”;

  此后再闭合按钮SBO,LED数码管显示数字“F”不变;

  按钮SB1做复位用,闭合SB1,LED数码管显示数字“0”。

  断开SB1,再闭合SB0时,LED数码管显示“1”

  ……

  1、硬件设计


  2、软件
