图 FX-20P-E 型编程器的面板示意图
（ 1 ）功能键
11 个功能键在编程时的功能简述如下：
①【 RD/WR 】：读出 / 写入；【 INS/DEL 】：插入 / 删除；【 MNT/TEST 】：监视 / 测试。以上 3 个功能键交替起作用，按一次时选择第一个功能，再按一次选择第二个功能，编程器当时的工作状态显示在液晶显示屏的左上角。
②其它键【 OTHER 】：在任何状态下按此键，立即进入工作方式的选择。
③清除键【 CLEAR 】：如在按【 GO 】键前（即确认前）按此键，则清除键入的数据。另外，此键也可用于清除显示屏上的出错信息或恢复原来的画面。
④帮助键【 HELP 】：按下【 FNC 】键后按【 HELP 】键，显示应用指令一览表，再按下相应的数字键，就会显示出该类指令的全部指令名称。在监视方式下按该键时，进行十进制数和十六进制数的转换。
⑤空格键【 SP 】：在输入多参数的指令时，用此键指定元件号或常数。在监视工作方式下，若要监视位编程元件，先按下【 SP 】键，再输入该编程元件的元件号。
⑥步序键【 STEP 】：若需要显示某步的指令，可用此键设定步序号。
⑦光标键【↑】、【↓】：用此键移动光标和提示符，指定当前元件的前一个或后一个元件，作行滚动。
⑧执行键【 GO 】：此键用于指令的确认、执行，显示后面的画面（滚动）和再搜索。
（ 2 ）指令键、元件符号键和数字键
指令键、元件符号键、数字键均为双功能键，上部为指令助记符，下部为元件符号或数字，上、下部的功能根据当前所执行的操作自动进行切换。下部的元件符号【 Z/V 】、【 K/H 】、【 P/I 】交替起作用。
（ 3 ）液晶显示器

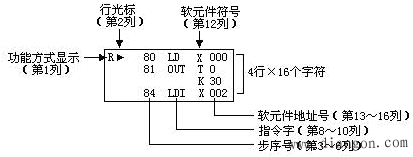

在编程时，液晶显示器的画面组成如下：
液晶显示屏可显示 4 行，每行 16 个字符，第一行第一列的字符代表编程器的工作方式。其中：
R （ Read ）：读出程序；
W （ Write ）：写入程序；I （ Insert ）：将程序插入光标“
”所指的指令前；
D （ Delete ）：删除光标“ ”所指的指令；
M （ Monitor ）：监测工作状态，可以监视位编程元件的 ON/OFF 状态和字编程元件内的数据，还可以对基本逻辑指令的通断状态进行监视；
T （ Test ）：测试工作状态，可以对位编程元件的状态以及定时器和计数器的线圈强制 ON 或强制 OFF ，也可以对字编程元件内的数据进行修改。
2. HPP 的操作过程
（ 1 ）操作准备
用 HPP 带的电缆 FX-20P-CAB0 连接 HPP 和 plc 。
（ 2 ）方式选择
用 HPP 的键操作进行联机 / 脱机方式和功能的选择。
（ 3 ）编程
将 PLC 内部用户程序存储器的程序全部清除，然后用编程器的编辑功能进行编程。
（ 4 ）监视
监视写入的程序是否正确，同时确认所指定元件的动作和控制状态。
（ 5 ）测试
对所指定元件进行强制 ON/OFF 和常数修改。
二、HPP 工作方式选择
1. HPP 工作方式选择
HPP 用于 FX 系列的 PLC ，它有在线（ On Line ，或为联机）编程和离线（Off line ，或为脱机）编程两种工作方式。
按 OTHER 键，进入工作方式选择的操作，此时液晶屏幕显示的内容如下图所示。其中闪烁的符号“
”指明了编程器目前所处的工作方式。用 【 ↑ 】或【 ↓ 】键将“ ”移动到选中的方式上，然后再按 【 GO 】键，就进入所选定的工作方式。
|
