三菱PLC单信号反应多状态PLC程序编程实例

2017-01-06 17:29:49 | 人围观 | 评论:

设计缘由:当plc与某些控制器进行端口连接时,端口不够用,可以采用此类方法编写PLC程序。
功能介绍:该程序是通过一个信号端口反应某些控制器的不同状态的信息。
程序内容:

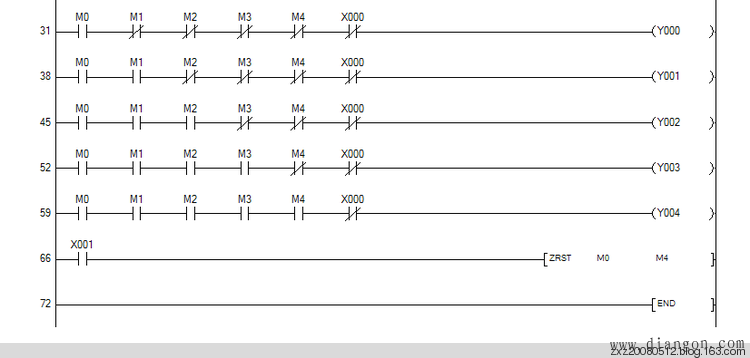

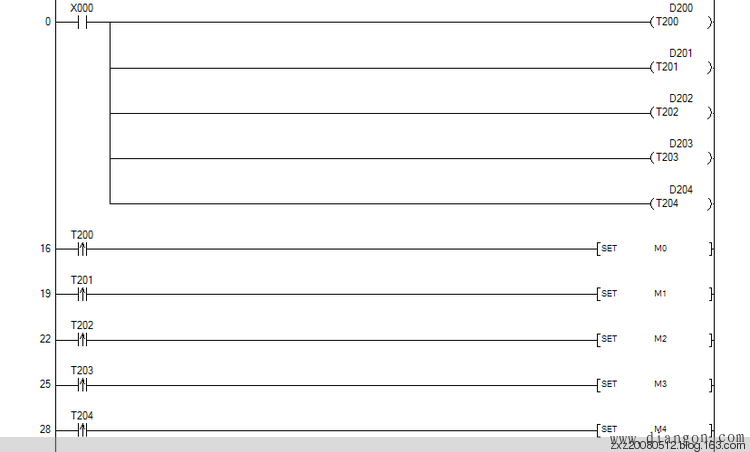

三菱PLC学习――单信号反应多状态PLC程序 - 白鹰 - 电气技术中心

三菱PLC学习――单信号反应多状态PLC程序 - 白鹰 - 电气技术中心
 元件说明:
X0:信号状态端口
X1:信号复位端口
T200、T201、T202、T203、T204为10ms定时器
D200、D201、D202、D203、D204为定时数据信息
M0、M1、M2、M3、M4为状态信息
Y0、Y1、Y2、Y3、Y4为根据状态信息的做出的控制输出
程序说明:当PLC接收到来自某些控制器的端口信息时,根据控制器发出的信号时间,判断控制器状态信息,并作出相应的反应动作。
应用实例:PLC与机器人控制
