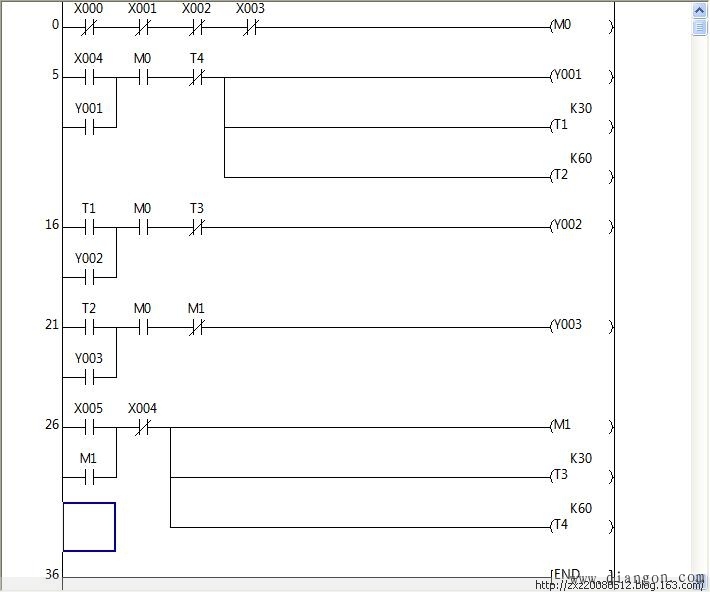

下面介绍的是一个传送带顺序启动与停止的梯形图 说明:该程序使用定时器(T)来做为延时启动与停止的控制元件。 程序如下: X1、X2、X3为三个电机的热继电器 X4为启动按钮 X5为停止按钮 Y1、Y2、Y3为电动机接触器 程序说明:1、当急停及热继电器处于接通状态,M0辅助继电器得电。 2、按下启动按钮X4信号接通,Y1继电器得电。同时T1、T2接通。 3、当T1的延时时间到后,Y2继电器得电。 4、当T2的延时时间到后,Y3继电器得电。 至此三台电动机顺序启动完成。 5、当按下停止按钮X5信号接通,M1辅助继电器得电控制Y3继电器断开,同时接通T3、T4定时器。 6、当T3的延时时间到后,Y2继电器断开。 7、当T4的延时时间到后,Y1继电器断开。 至此三台电动机顺序停止完成。 8、当按下急停按钮或热继电器断开,三台电机同时断电。
注:程序中有处不合理之处,请各位看官注意,并试找出不合理之处。 |
