三菱PLC两地控制与多地控制PLC程序编程实例

2017-01-11 11:27:55 | 人围观 | 评论:

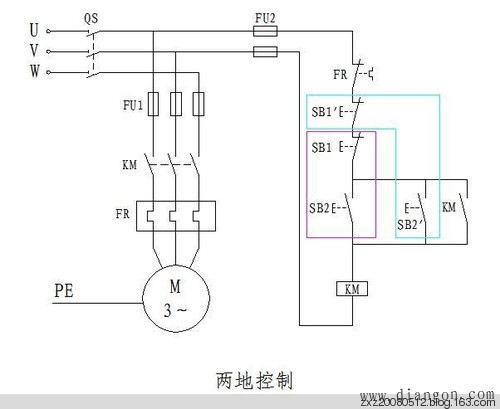

1、两地控制的继电控制电路图
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心

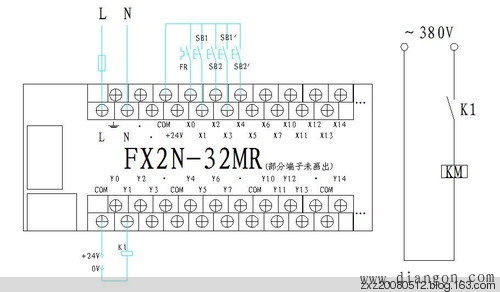

 2、两地控制的plc电气原理图
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心

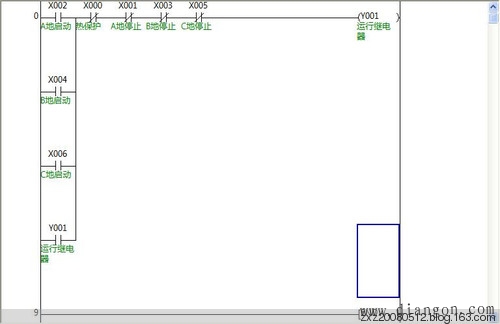

3、两地控制PLC梯形图程序
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心

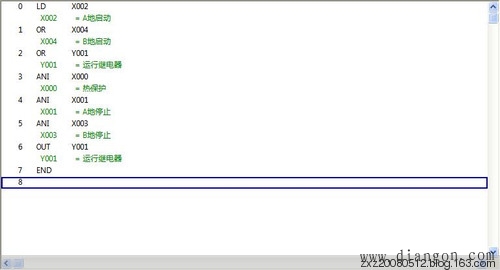

4、两地控制指令表程序
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心

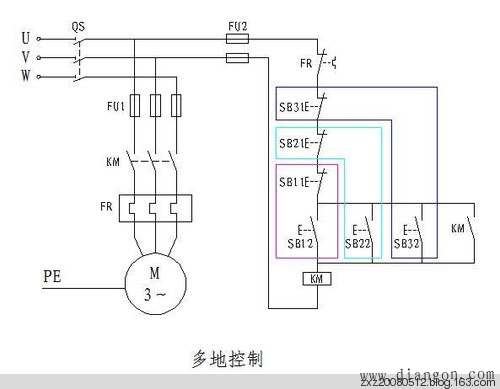

5、多地控制继电控制电路图
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心


6、多地控制的PLC电气原理图
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心


 7、多地控制的PLC梯形图程序
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心


8、多地控制的PLC指令表程序
三菱PLC学习――两地控制与多地控制PLC程序 - 白鹰 - 电气技术中心
 总结：两地控制与多地控制的设计方法是一样的，即把各地停止信号串联，启动信号并联即可。
