三菱plc定时器T

2017-01-27 10:12:13 | 人围观 | 评论:

    定时器作为时间元件相当于时间继电器,由设定值寄存器、当前值寄存器和定时器触点组成。在其当前值寄存器的值等于设定值寄存器的值时,定时器触点动作。故设定值、当前值和定时器触点是定时器的三要素。
    定时器累计plc内的1ms,10ms,100ms等的时钟脉冲,当达到所定的设定值时,输出接点动作。定时器可以使用用户程序存储器内的常数K作为设定值,也可以用后述的数据寄存器D的内容作为设定值。这里的数据寄存器应有断电保持功能。
    定时器可以分为:
    常规定时器T0~T245
    积算定时器T246~T255

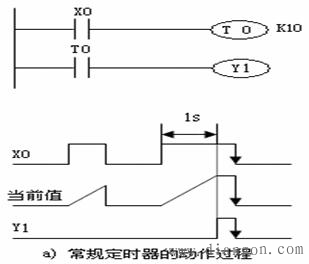

1、常规定时器的动作过程

2、积算定时器T246~T255

    1ms积算定时器T246~T249共四点,每点设定值范围0.001s~32.767s;100ms积算定时器T250~T255共6点,每点设定值范围0.1s~3276.7s。如图所示,当定时器线圈T250的驱动输入X1接通时T250用当前值计数器累计100ms的时钟脉冲个数,当该值与设定值K10相等时,定时器的输出接点输出,当计数中间驱动输入X0断开或停电时,当前值可保持。输入X1再接通或复电时,计数继续进行,当累计时间为10×0.1s=1s时,输出接点动作。当复位输入X1接通时,计数器就复位,输出接点也复位

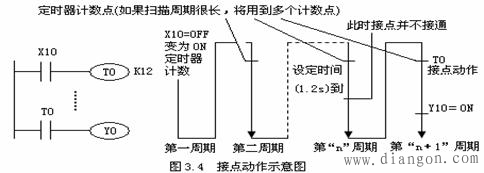

3、接点的动作时序
    接点动作时序如图所示。定时器在其线圈被驱动后开始计时,到达设定值后,在执行第一个线圈指令时,其输出接点动作。从驱动定时器线圈到其接点动作称为定时器接点动作精度时间t,t=T+T0-α。
