启动、保持和停止电路plc梯形图

2017-02-03 16:04:37 | 人围观 | 评论:

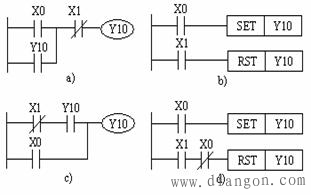

    实现Y10的启动、保持和停止的四种梯形图如图所示。这些梯形图均能实现启动、保持和停止的功能。X0为启动信号，X1为停止信号。图a、c是利用Y10 常开触点实现自锁保持，而图b、d是利用SET、RST指令实现自锁保持。
