plc控制电动机正反转电路设计

2017-02-03 16:04:01 | 人围观 | 评论:

   利用plc控制一台异步电动机的正反转。
    输入端直流电源E由PLC内部提供，可直接将PLC电源端子接在开关上。交流电源则是由外部供给。
1、熟悉电动机的正反转控制电路

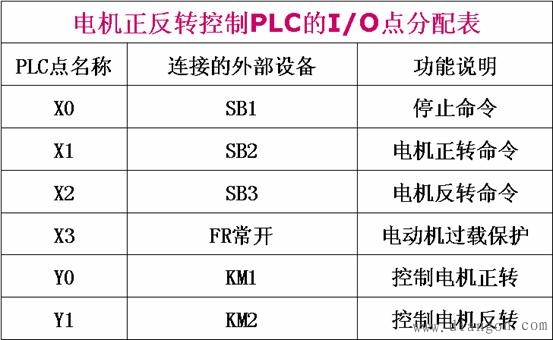

2、PLC的 I/O点的确定与分配

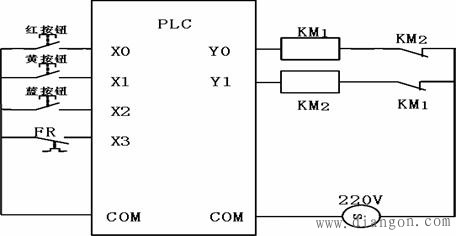

3.PLC控制电动机正反转外部接线图

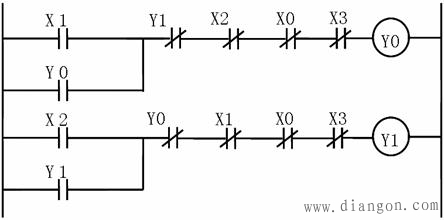

4、程序编制
