plc自动门系统控制编程实例

2017-02-06 13:31:44 | 人围观 | 评论:

案例:

一、动作分析
    人靠近自动门时,感应器X0为ON,Y0驱动电动机高速开门,碰到开门减速开关X1时,变为低速开门。碰到开门极限开关X2时电动机停转,开始延时。若在0.5s内感应器检测到无人,Y2起动电动机高速关门。碰到关门减速开关X4时,改为低速关门,碰到关门极限开关X5时电动机停转。在关门期间若感应器检测到有人,停止关门,T1延时0.5s后自动转换为高速开门。

二、硬件设计
    根据前面的学习,再依据图中的标示,同学们可以自己画出输入及输出端口的分配,在这不加深述

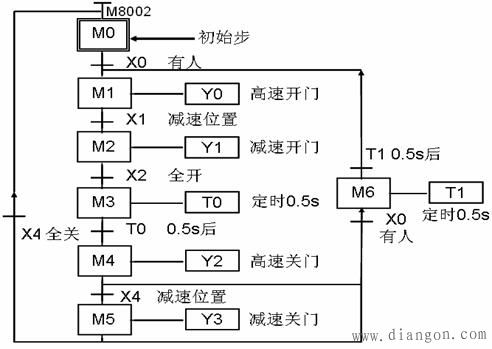

三、顺序功能图的绘制

四、编程

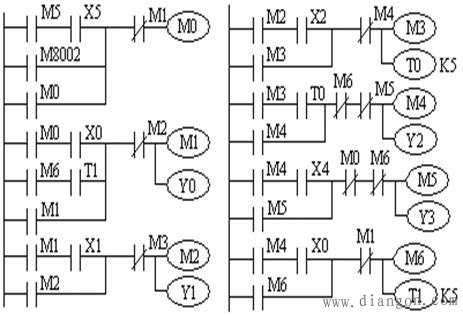

1、选择序列起-保-停电路编程

2、选择序列结构的步进指令编程
