自动门plc控制系统设计_plc自动门课程设计

2017-02-21 14:14:55 | 人围观 | 评论:

当有人进入红外线检测范围,开门电机开始工作,自动打开门,直到门接触到开门限位开关。
假如门触动限位开关7s,没有人进入检测区。关闭门电机开始工作,门自动关闭。直到接触到关门限位开关。
如果有人进入检测区,立即停止关闭工作。


plc输入时所需的数

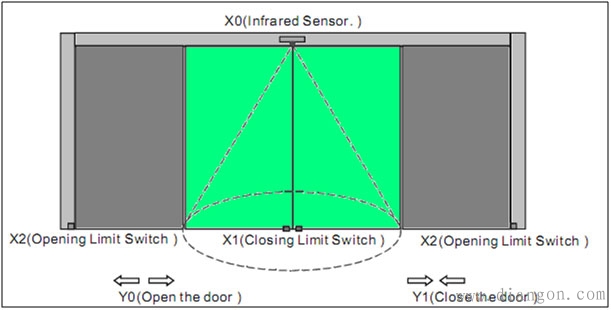

X0 X0=ON  当有人进入感应区。
X1 关闭限位开关。 2个开关碰在一起时X1= ON。
X2 打开限位开关。 当门碰开关时 X2= ON。
PLC输出所需的数
Y0- 开门电机
Y1 闭门电机
PLC定时器所需的数
T0 7秒计时器。时基:100毫秒
需要PLC内部存储器
M1013 1秒的时钟


plc编程梯形图
PLC编程梯形图描述
假如有人进入感应区,Y0打开并锁定,门打开一直到X2=OFF.
当门碰到限位开关,X2=ON,计数器T0开始计数7s,如果没有人进入感应区,X2=OFF,7s后,Y1打开,锁定,门被关闭。
在关闭过程中,假如有人进入感应区 X0=ON,触点X0被激活,Y1关闭,因为X0 = ON, X2 = OFF 和 Y1 = OFF,Y0打开,门被重新打开。
