16位加计数器的设定值为l～32767。
图 16位加计数器工作过程
图给出了加计数器的工作过程，图中X10的常开触点接通后，C0被复位，它对应的位存储单元被置0，常开触点断开，常闭触点接通，同时其计数当前值被置为0。
X11用来提供计数输入信号，当计数器的复位输入电路断开，计数输入电路由断开变为接通(即计数脉冲的上升沿)时，计数器的当前值加1。在5个计数脉冲之后，C0的当前值等于设定值5，它对应的位存储单元的内容被置1，其常开触点接通，常闭触点断开。
当复位信号接通，计数器的当前值被置为，再来计数脉冲时当前值不变。
具有电池后备/锁存功能的计数器（C100～C199），在电源断电时可保持其状态信息，重新送电后能立即按断电时的状态恢复工作。

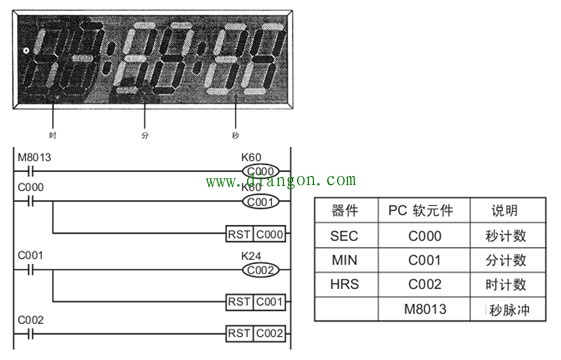

例：使用三个计数器“计时间”。特殊辅助继电器M8013提供一个1秒的脉冲，计数器C0对该冲进行计数。计数到60就复位，可知就过了1分钟。C1对C0计数，C1用来计分。C2用来计时。使C2设定值为24，就得到一个24小时时钟，若使C2设定值为12，得到一个12时时钟。
