积算定时器的工作原理

2018-09-08 09:45:46 | 人围观 | 评论:

积算定时器T246～T255

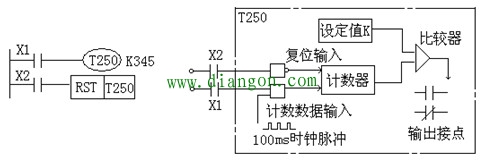

图积算定时器的工作原理
100ms积算定时器T250～T255共6点，每个设定值范围为（0.1～3276.7）s；1ms积算定时器T246～T249共4点，每个设定值范围为（0.001～32.767）s。图是积算定时器T250的工作原理图。当驱动输入X1接通，地址编号为T250的当前值计数器开始积累100ms的时钟脉冲的个数，当该值与设定值K345相等时，定时器的输出触点就接通。当计数中间驱动输入X1断开或停电时，当前值可保持。输入X1再接通或复电时，计数继续进行，当累积时间为（0.1×345）s＝34.5s时，输出触点动作。当复位输入X2接通时，计数器就复位，输出触点也复位。
